Übertragungsverhalten von Welle-Nabe-Verbindungen
Experimentelle, numerische und analytische Übertragbarkeit von Welle-Nabe-Verbindungen

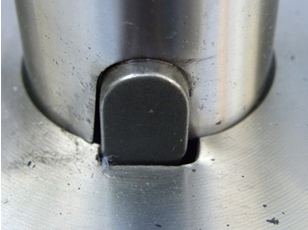

Zusätzlich zu den klassischen Festigkeitsuntersuchungen kann das Übertragungsverhalten von Welle-Nabe-Verbindungen durch eine Vielzahl von Faktoren beeinflusst werden und somit maßgebend für die Funktionalität der Anwendung sein. So führt beispielsweiße das Durchrutschen von Press- und Kegelpressverbindungen oder das Ausschlagen der Nuten bei Passfeder- und Stiftverbindungen zum Funktionsverlust. Hierzu beraten wir Sie bei der Auslegung Ihrer Verbindung und führen statische sowie dynamische Untersuchungen durch. Begleitend dazu unterstützen wir Sie bei der Auslegung mit numerischen Analysen (FEM) oder analytischen Berechnungen (z.B. DIN 7190).

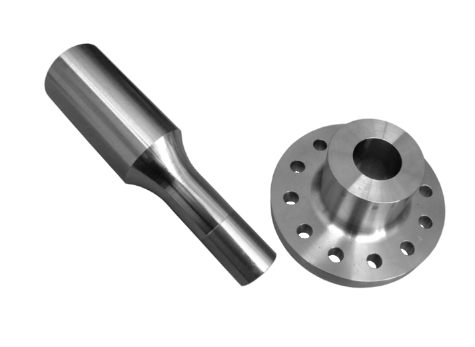

Die Standard Geometrien für Welle-Nabe-Verbindungen sind auf dem Drehzylinderprüfstand (DZ), den Umwuchtprüfständen (UWP40/50/60) und dem Magnetlager Prüfstand (MLP). Der Standardprüfquerschnitt ist Ø 40 mm und kann in Abhängigkeit der jeweiligen Prüfstandsgrenzen variiert werden. Bei Bedarf ermöglichen Adapter den Anschluss abweichender Probengeometrien an die Anschlussmaße des jeweiligen Prüfstandes.
Die Press- und Kegelpressverbindungen für den Getriebeprüfstand mit elektrischer Verspannung (GPeV) werden standardmäßig über Ø40 mm Messwellen realisiert.

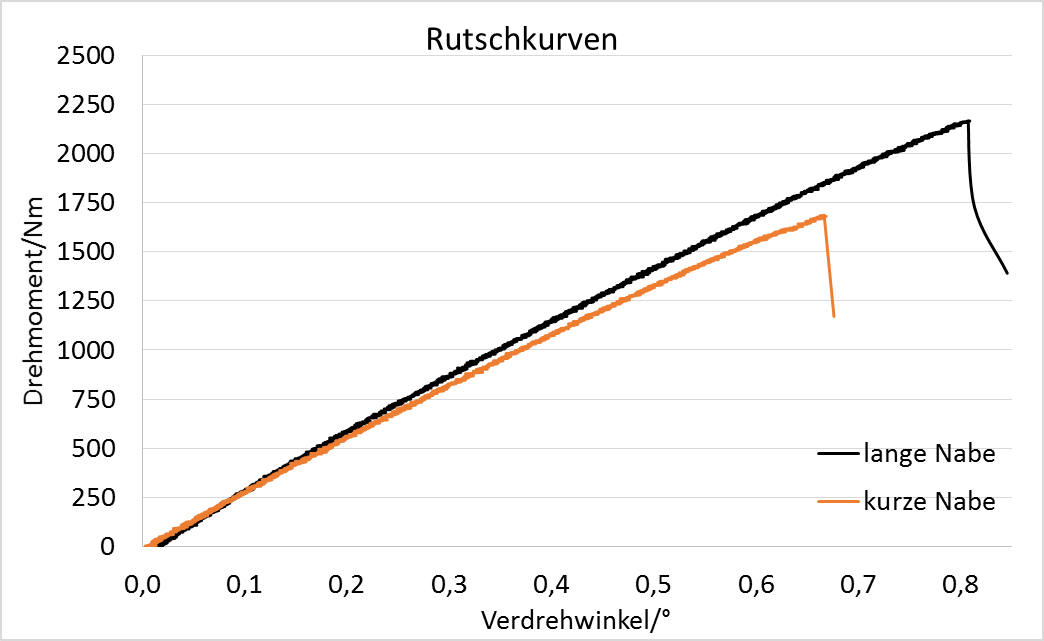

Für kraftschlüssige Verbindungen stehen vor allem die Untersuchungen zu Rutschmomenten oder Lösemomenten im Vordergrund. Weiterhin können die Verdrehsteifigkeiten von Wellen oder vorzugsweise formschlüssigen Welle-Nabe-Verbindungen getestet werden.
| Lukas Suchy, M.Sc. | |
| Leiter der Fachgruppe "WNV/Festigkeit" | |
| E-Mail: | lukas.suchy@… |
| Telefon: | +49 371 531 32446 |
| Raum: | C21.309 (alt: 2/A309) |
| 19 Veröffentlichungen | |
