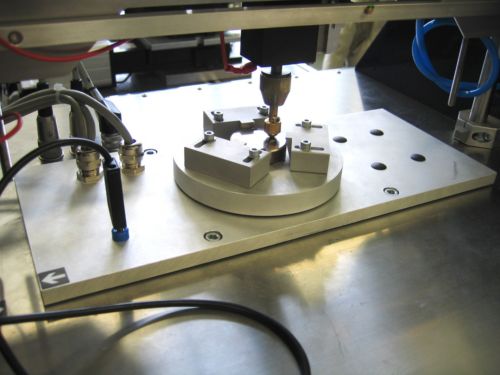

Stift-Scheibe ⁄ Kugel-Scheibe Prüfstand
(Schwingungs- und Gleitverschleiß im Kleinlastbereich)
Prüfparameter:
- Normallast: 1 bis 20 N (stufenlos)
- Verschleißgeschwindigkeit: 1 – 80 min-1 (Rotation) bzw. ≤ 10 mm⁄s (Translation)
- Prüftemperatur bis 200 °C bei Translation
- Konditionierte Prüfbedingungen möglich
- Elektrische Kontaktmessung mit Abschaltautomatik
Prüfsystem:
- Flexible Probengeometrie: u.a. 40 x 20 x 15 mm3 bzw. rund Ø = 40 mm, t = 10 mm
- Gegenkörper: Kugeldurchmesser: 3, 6 oder 10 mm
- Stiftdurchmesser: 2 - 6 mm
Auswertegrößen:
- Verschleißtiefe (Gesamtverschleiß der Reibpartner)
- Reibkoeffizient, Reibkraft
- Ohmscher Widerstand
- Kontur der Verschleißspur (Tastschnittgerät, 3-D Profilometer)
