Attribute

• Objekte haben Attribute wie beispielsweise Füllfarbe, -muster, Stil der Konturlinie, ...
• Füllung beschreibt die Gestaltung des Objektes innerhalb des umgebenden Pfads
• Kontur beschreibt den umgebenden Pfad eines Objekts

Füllung und Konturlinie

Nicht zeichnen (transparent)

Einfache Farbe

•
• Speichern der Farbe nach SVG Standard im RGB-Farbcode (=#RRGGBB)
• Zusätzliche Angabe der Transparenz (Alpha Kanal)
• Zuweisen von Farben auf ausgewähltes Objekt:
  • Farbpalette über der Statuszeile oder als Dock
    <Ansicht> - <Farbfelder-Palette...>
  • Farbanzeige in der Statusleiste, Popup-Menü zur Farbzuweisung
  • Mausgesten zur Farbzuweisung
    • ziehe bei gedrückter [linker Maustaste] ausgehend von der Farbanzeige in der Statusleiste eine Linie im Winkel von 45° auf die Zeichenfläche
    • Farbton
    • [SHIFT]-Taste: Sättigung
    • [STRG]-Taste: Helligkeit
  • Farbpipette zum kopieren von Farben aus anderen Zeichnungsbereichen
    (resultierende Farbe bei Überlagerung)

Farbverlauf

• ,
• weicher Übergang zwischen verschiedenen Farben
• linear oder radial
• Definition von Farbverläufen:
  • Farbverlaufs-Editor
    • Farbübergang durch einfügen von Zwischenfarben (Stops) beeinflußbar
    • Wiederholung: deaktiviert, alternierend, direkt
  • innerhalb der Zeichnung
    • mit Knotenbearbeitungswerkzeug
    • Farbverlauf als Pfad dargestellt, verschieben der Knoten

Muster

•
• Auswahl vordefinierter Muster
• Anpassung von Lage und Skalierung des Musters mit dem Knotenbearbeitungswerkzeug an den Griffen an der linken, oberen Ecke der Zeichenfläche

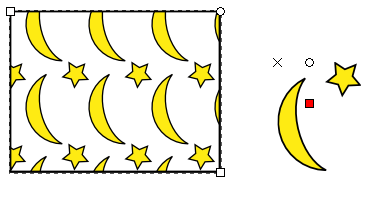

Objekte als Füllmuster

• Objekte oder Gruppen von Objekten lassen sich als Füllmuster verwenden
  <Objekt> - <Muster> - <Objekt in Füllmuster umwandeln>
• Füllmuster ist dokumentspezifisch nutzbar

Farbe nicht gesetzt

•
• keine Vererbung auf geklonte Objekte

Füllregeln bei überschneidenden Pfaden

• Einstellung, ob überschneidende Pfade vollständig gefüllt werde, oder "Löcher" enthalten

Stil der Konturlinie

• Typ der Linie (durchgezogen, unterbrochen, gepunkted, ...)
• Breite der Konturlinie
• Gestaltung der Verbinder (Ecken)
• Markierungen an Anfang und Ende
• Zwischenmarkierungen
  • erfolgen an Knotenpunkten
  • zusätzliche Knoten mit dem Knotenbearbeitungswerkzeug einfügen
  • oder: <Erweiterungen> - <Pfad modifizieren> - <Knoten hinzufügen>
• Richtung der Markierung
  • veränderbar über die Funktion:
    <Pfad> - <Richtung umkehren>
