Universalprüfmaschinen

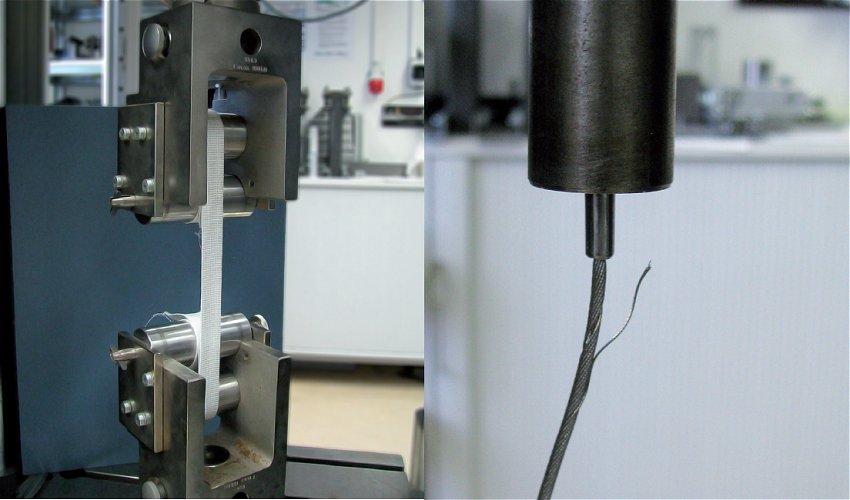

Universalprüfmaschine Lastbereich 250 kN
Prüfgerät	ZWICK/ROELL Z 250, zweispindlige statische Universalprüfmaschine
Anwendung	Zug-, Druck-, Biege-, Torsions- und Elastizitätsversuche vorzugsweise für Kunststoffe und Textilien (metallische Werkstoffe auf Anfrage)
Belastungsbereich	1 - 250 kN
Verfahrweg	800 mm
Verformungsmessung	Messung über Traversenweg in Abhängigkeit von der Probengeometrie direkt an der Probe berührungslos mittels laserXtens / videoXtens bis maximal 200 mm
Prüfgeschwindigkeit	bis 600 mm/min
Probengeometrie	Formteile und Baugruppen auf Nutenplatte (630 x 600 mm) aufspannbar kleine Formteile und Baugruppen durch Einsetzen geeigneter Adapter

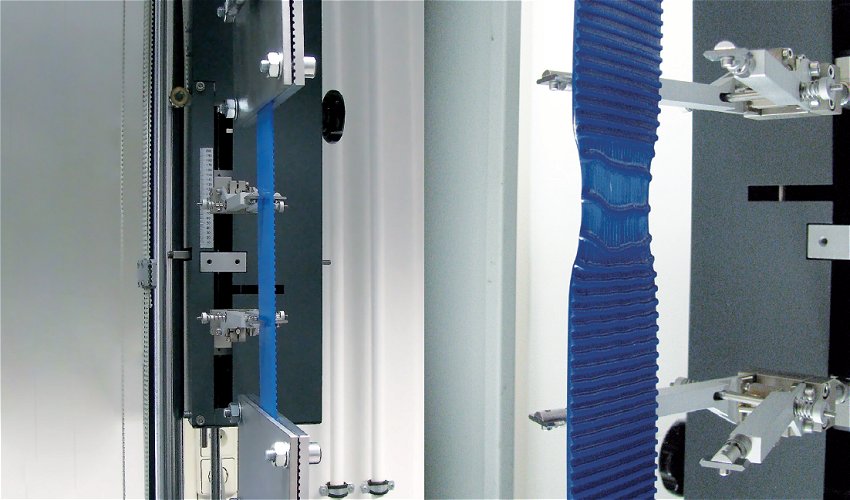

Universalprüfmaschine Lastbereich 50 kN
Prüfgerät	Universalprüfmaschine ZWICK/ROELL Zmart.Pro (Z1464), zweispindlige statische Universalprüfmaschine
Anwendung	Zug-, Druck-, Biege- und Elastizitätsversuche vorzugsweise für Kunststoffe und Textilien (metallische Werkstoffe auf Anfrage)
Belastungsbereich	0,5 - 50 kN
Verfahrweg	1000 mm
Verformungsmessung	Messung über Traversenweg in Abhängigkeit von der Probengeometrie direkt an der Probe bis maximal 200 mm
Prüfgeschwindigkeit	bis 600 mm/min
Probengeometrie	Formteile bis 20 mm Dicke Rundproben von 4 bis 10 mm Durchmesser Formteile und Baugruppen durch Einsetzen geeigneter Adapter

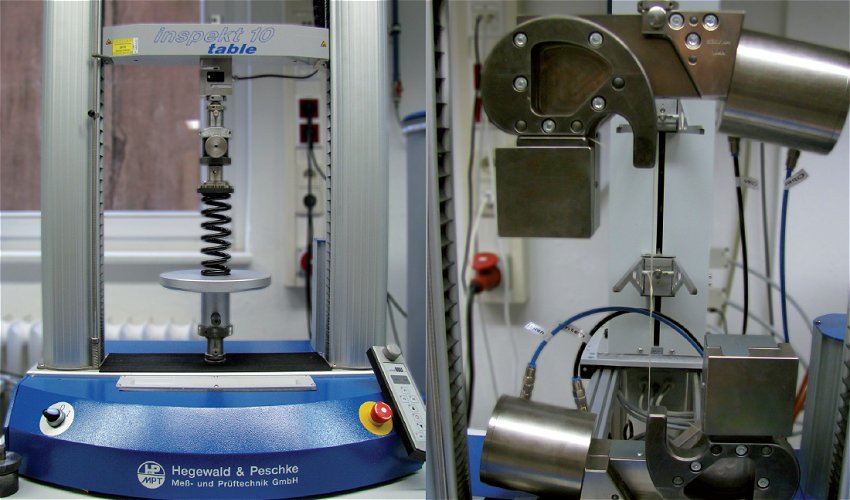

Universalprüfmaschine Lastbereich 10 kN
Prüfgerät	Universal-Tischprüfmaschine Inspekt table Hegewald & Peschke, zweispindlige statische Prüfmaschine/td>
Anwendung	Zug-, Druck- und Biegeversuche vorzugsweise für Kunststoffe und Textilien (metallische Werkstoffe auf Anfrage)
Belastungsbereich	0,5 - 10 kN
Verfahrweg	500 mm
Verformungsmessung	Messung über Traversenweg in Abhängigkeit von der Probengeometrie direkt an der Probe bis maximal 200 mm
Prüfgeschwindigkeit	bis 1100 mm/min
Probengeometrie	Formteile und Baugruppen durch Einsetzen geeigneter Adapter

Dynamische Werkstoffprüfung Lastbereich 100 kN
Prüfgerät	Dynamische Werkstoffprüfmaschine INSTRON 8501, servohydraulische statische und dynamische Prüfmaschine mit Klimakammer (-40 bis +200 °C; maximal 90 % relative Luftfeuchte)
Anwendung	Zug-, Druck- und Biegeversuche, Dauerfestigkeit; vorzugsweise für Kunststoffe und Textilien (metallische Werkstoffe auf Anfrage)
Belastungsbereich	axiale Nennkraft bis ±100 kN
Kolbenhub	bis 100 mm
Kolbengeschwindigkeit	bis 0,8 m/s
Frequenz	maximal 40 Hz bei 0,1 mm Amplitude
Verformungsmessung	Messung über Kolbenweg in Abhängigkeit von der Probengeometrie direkt mit Extensometer für Rund- und Flachproben
Probengeometrie	Formteile bis 20 mm Dicke bei Verwendung hydraulischer Probenhalter bis 100 kN Rundproben bis 12 mm Durchmesser bei Verwendung hydraulischer Probenhalter bis 100 kN bei geringeren Lasten größere Probenabmessungen möglich Formteile und Baugruppen durch Einsetzen geeigneter Adapter

Dynamische Werkstoffprüfung Lastbereich 10 kN
Prüfgerät	zwei servohydraulische dynamische Prüfmaschinen ZWICK/ROELL HC 10
Anwendung	Zug-, Druck- und Biegeversuche, Dauerfestigkeit; vorzugsweise für Kunststoffe und Textilien (metallische Werkstoffe auf Anfrage)
Belastungsbereich	axiale Nennkraft bis ±10 kN
Kolbenhub	bis 100 mm
Kolbengeschwindigkeit	bis 0,5 m/s
Frequenz	maximal 50 Hz
Verfügbarer Prüfraum	Breite 400 mm; Höhe 700 mm
Probengeometrie	Formteile und Baugruppen durch Einsetzen geeigneter Adapter

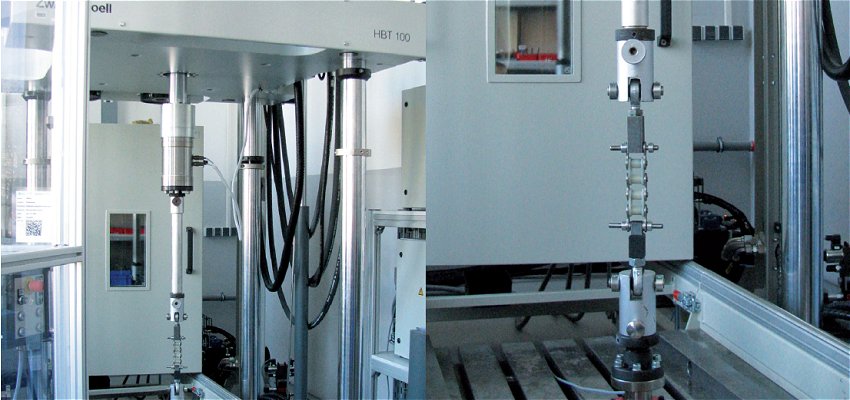

Multiaxialer dynamischer Prüfstand
Prüfgerät	Zwick GmbH & Co. KG
Anwendung	dynamische (Zug-) Versuche an Faser- und Drahtseilen im Durchmesserbereich 2 - 12 mm
Vertikale Achse	Maximalkraft 100 kN Maximaler Kolbenweg 150 mm statisch bzw. ± 75 mm dynamisch Amplitude ± 5 mm bei ca. 6 Hz Kraftaufnehmer mit 25 kN für geringere Belastungen
Horizontale Achse	Maximale Kraft 10 kN Maximaler Kolbenweg 250 mm statisch bzw. ± 125 mm dynamisch Amplitude ± 5 mm bei ca. 11 Hz
Torsionsachse	Maximales Drehmoment 1000 Nm Maximaler Verdrehwinkel: 100° statisch bzw. ± 50° dynamisch Amplitude: ± 5° bei ca. 10 Hz
Temperaturbereich	-40 °C bis 250 °C, Dauerbetrieb bei maximal 180 °C
Feuchtebereich	10 % bis 95 % bei 20 °C bis 90 °C
Aufheizgeschwindigkeit	1 K/min
Prüfraum Klimakammer	Höhe 1150 mm, Breite 630 mm, Tiefe 650 mm
Probengeometrie	Bauteile und Baugruppen
