Begrüßung / Einführung in das Anwendertreffen
Prof. Dr.-Ing. Maik Berger
/ TU-Chemnitz - Professur Montage- und Handhabungstechnik |
|
|
Simulation-News in Creo 1.0 & Creo 2.0 / Druckbehälter: Schraubenvorspannung-Betriebslast
Dipl.-Ing. Urs Simmler / PTC (Schweiz) AG
|
|
Stichpunkte zum Vortrag
- Simulation-News in Creo 1.0 & Creo 2.0
- Mechanica (Neu: Simulate)
- Mechanism
- Animation
- Druckbehälter: Schraubenvorspannung / Betriebslast
- Live-Präsentation in Creo 2.0
- Berechnung eines Druckbehälters und Berücksichtigung von:
- Schraubenvorspannung
- Betriebslast
- zeitabhängiger Lastaufbringung
Verformung
 |
Zugspannung
 |
|
|
|
Dynamische Stoßsimulation eines flexiblen Schutzwandsystems für Prüfanlagen
Dipl.-Ing. Jens Eisenbeiß / ZF Friedrichshafen AG
|
|
Stichpunkte zum Vortrag
- Flexibles Wandsystem mit Makrolonscheiben zum Schutz
vor weggeschleuderten Bauteilen beim Probebetrieb von Prüfanlagen.
- Dynamische Simulation eines Aufpralls auf die Schutzwand.
- Aufbau des Simulationsmodells, Modalanalyse, dynamische Analysen im Zeitbereich.
- Ermittlung des zeitlichen Verlaufs von Spannungen, Verformungen, Schraubenbetriebskräften
und Versagensindizes nach dem Aufprall.

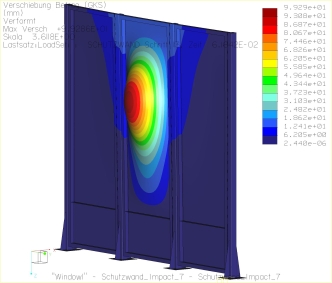

Schutzwand vor Aufprall
 |
Schutzwand nach Teilaufprall
 |
|
|
|
Kaffeepause
Foyer Zentrales Hörsaal- und Seminargebäude |
|
|
Grundlagen der Elasto-Plastizität in Creo Simulate - Theorie und Anwendungsbeispiele
Dr.-Ing. Roland Jakel / PTC (Parametric Technology) GmbH
|
|
Stichpunkte zum Vortrag
- Elastoplastisches Material - wann fließt der Werkstoff?
- Unterstützte Materialgesetze
- Elastoplastische Materialdefinition über Eingabe von Versuchswerten
- Charakteristische Spannungs- und Dehnungsgrößen bei Plastizität
- Anwendungen
|
|
|
Berechnungen im Walzwerksbau
Dr.-Ing. Jochen Münker, Dipl.-Ing. Jürgen Merz / SMS-SIEMAG AG
|
|
Stichpunkte zum Vortrag
In dem Vortrag werden Lösungsansätze für zwei typische Aufgabenstellungen aus dem Walzwerksbau dargestellt.

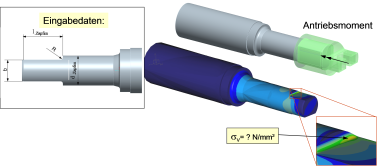

- Flexibles Mathcad Programm zur Bestimmung der Kerbspannungen am Übergang
vom Flachzapfen, auf Basis von Mechanica-Studien.

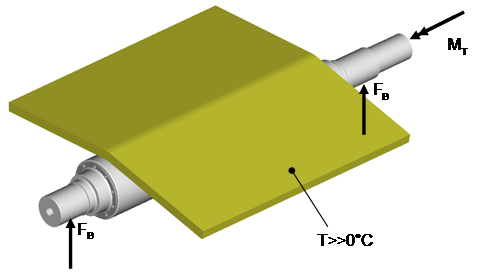

- Berechnung einer thermisch beanspruchten Rolle:
- Abschätzung des Wärmeeintrages mit MSC.Marc/Mentat
- Analytische Abschätzung mit Mathcad
- Berechnung des Temperaturfeldes mit Mechanica Thermal
- Strukturanalyse mit Mechanica Structure
|
|
|
Mittagspause
Foyer Zentrales Hörsaal- und Seminargebäude |
|
|
Studentische Vorträge zum 4. CAD/CAE Studentenwettbewerb
Preisvergabe durch
Dipl.-Ing. Steffen Förster, Leiter
der Preisverleihung / aristos Engineering, Services & Solutions
|
|
| Preisvergabe und 3 Kurzvorträge von ca. 10 Minuten der Plätze 1 - 3.
|
|
|
Numerische Singularitäten bei FEM-Analysen
Dr.-Ing. Stefan Reul / Pretech GmbH
|
|
Stichpunkte zum Vortrag
- Was ist eine numerische Singularität?
- Wie real sind Singularitäten? Warum ist es wichtig diese zu beachten?
- Vermeiden nicht-lineare Rechnungen Singularitäten
- Arten der Singularitäten bezüglich:
- Verschiebungen / Temperatur
- Spannungen / Dehnungen / Wärmeeinflüssen
- Typische singuläre Stellen:
- Lagerungen
- Vorspringende Kanten
- Punktlasten (auch Balkenenden und Massenpunkte)
- Linienlasten
- Unstetigkeiten
- Übergänge Material/Material
- Wie erkennt man potentielle Singularitäten?
- Maßnahmen gegen Singularitäten
|
|
|
Klassische Mechanismen-Synthese dynamisch assoziativ durch Pro/ENGINEER Wildfire
Dipl.-Ing. Timo Scherer / Universität Siegen - Institut für Konstruktion
|
|
Stichpunkte zum Vortrag
- Anhand einiger Bespiele soll hier gezeigt werden, wie die klassischen graphischen Konstruktionsvorschriften auf einfache Weise in das CAD-System Pro/Engineer Wildfire integriert werden können. Der Konstrukteur kann seine Auslegung dynamisch interaktiv variieren und sogar verschiedene Gütewerte seines Getriebes dabei beobachten. Durch diese assoziative Komponente wird eine mehrparametrige Optimierung realisierbar.
|
|
|
Kaffeepause
Foyer Zentrales Hörsaal- und Seminargebäude |
|
|
Schweißtechnische Automatisierung an "überschweren Rohrkonstruktionen"
Dipl.-Ing. Ralf Wähner / ZIS Industrietechnik GmbH |
|
Stichpunkte zum Vortrag
- Struktur:
- Eckdaten der zu verschweißenden Bauteile "Rohr auf Rohr" - Verschneidung
- Schiene:
- Erzeugung der 3-dimensionalen Schienengeometrie
- Erzeugung einzelner gekrümmter Schienensegmente
- Schweißtraktor:(Mechanism)
- Aufbau der räumlichen Kinematik mit dem Freiheitsgrad 1 (Spurrollen, Fahrwerke, Trakorplattform, Antrieb)
- Animation:(DAO)
- Fahrt des Schweißtraktors entlang der Schweißfuge
|
|
|
Simulationsgestützte Beurteilung der Dauerfestigkeit einer Förderschnecke für die
Pellet-Dosiereinrichtung eines Blockheizkraftwerkes
Dipl.-Ing. Philipp Legat / Universität Bayreuth - Lehrstuhl für Konstruktionslehre und CAD
|
|
Stichpunkte zum Vortrag
- Werkzeug:
- Pro/ENGINEER; ProMechanica
- Problematik der Konstruktion und Berechnung:

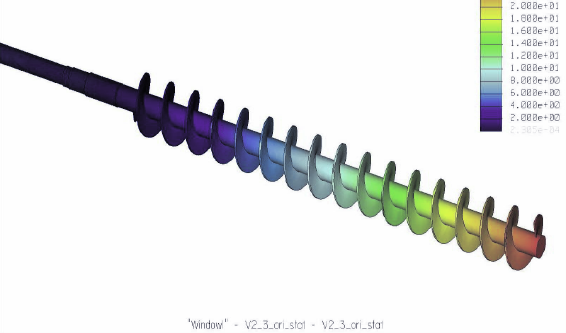

- Dünnwandige Schweißkonstruktion, 6m langer Kragarm, Vernetzung, Last- und Randbedingungsannahmen, Verwendung des Moduls zur Vorhersage der Dauerfestigkeit in ProMechanica
 -->
|
|
|
Gerenderte Produktanimation mit Creo bzw. Pro/ENGINEER für Montage, Fertigung, Marketing und andere Einsatzbereiche
Dipl.-Ing. Patrick Stegemann / INNEO Solutions GmbH
|
|
Stichpunkte zum Vortrag
- Aufbau von Animationsfolgen in DAO
- Ausblenden, Schwenken, Zoomen
- Einstellen der Renderingumgebung in ARX
- Ausleiten der gerenderten Animation
- Tipps und Tricks bei der Arbeit mit DAO/ARX
|
|
|
Tipps & Tricks: Netzexport von Creo/Mechanica zu RecurDyn und Ergebnisverifikation am Beispiel
Torsten Meyer / Technische Universität Chemnitz - Professur Montage- und Handhabungstechnik
Dipl.-Ing. Uwe Eiselt / FunctionBay GmbH
|
|
Stichpunkte zum Vortrag
- Aufbereitung einer Koppelgetriebestruktur zur ganzheitlichen Simulation und Analyse in Mechanica
- Netzerzeugung in Creo/Mechanica
- Konvertierung des Mechanica-Netzes zur direkten Verwendung in RecurDyn/FullFlex als "Addon" zu Mechanica
- Mechanica vs. RecurDyn/Fullflex - Ergebnisverifikation und Möglichkeiten
-------------------------------------------------------------------------------------------------------------------------------------
- Einbinden der flexiblen Struktur in RecurDyn
- Koppelung des System mit RecurDyn/CoLink zur Simulation eines geregelten Systems
|
|
|
Verabschiedung + Ausblick auf SAXSIM 2013
Prof. Dr.-Ing. Maik Berger / TU-Chemnitz - Professur Montage- und Handhabungstechnik
