Erstellung von Grafiken mittels Matplotlib, Seaborn und Plotly - Statistik für Finanzmärkte mit Python

Matplotlib ist eine mächtige Python-Bibliothek, welche viele Funktionen für die grafische Darstellung in Form von Plots und Diagrammen bereitstellt. Wir werden in diesem Abschnitt die grundlegende Funktionsweise kennenlernen. Sehr viele neuere Grafik-Pakete bauen auf diesem Basispaket auf und erleichtern die Erstellung von Grafiken oder erweitern den Funktionsumfang. So können mit Plotly, welches Bestandteil des Matplotlib-Pakets ist, interaktive Grafiken erstellt werden und mit Seaborn insbesondere klassiche statistische Plots sehr komfortabel erstellt werden.

Visualisierungen mit Matplotlib¶

Matplotlib bietet zwei verschiedene Arbeitsweisen, um Diagramme zu erstellen: das state-based Interface über pyplot und das object-oriented Interface mit Figure und Axes.

Das state-based Interface (plt) funktioniert so, dass Matplotlib im Hintergrund immer ein „aktuelles“ Diagramm verwaltet. Befehle wie plt.plot() oder plt.title() wirken automatisch auf dieses aktive Diagramm. Das ist sehr praktisch für schnelle Visualisierungen, weil man mit wenigen Befehlen sofort ein Ergebnis erhält. Allerdings wird es schnell unübersichtlich, sobald man mehrere Diagramme oder komplexere Layouts darstellen möchte, da man nicht immer genau im Blick hat, auf welches Objekt sich der jeweilige Befehl gerade bezieht.

Das object-oriented Interface arbeitet hingegen explizit mit Objekten. Man erstellt eine Figur (Figure) und darin ein oder mehrere Achsen (Axes). Auf diese Objekte ruft man dann Methoden wie ax.plot() oder ax.set_title() auf. Der große Vorteil liegt darin, dass man immer genau weiß, welches Element man verändert, und dass sich die Struktur bei mehreren Subplots oder komplexen Darstellungen viel besser kontrollieren lässt. Der Nachteil ist lediglich, dass der Code etwas ausführlicher wirkt.

Zusammengefasst kann man sagen: Für schnelle und einfache Plots ist das state-based Interface völlig ausreichend. Für größere Projekte, Publikationen oder Layouts mit mehreren Teilplots empfiehlt sich das object-oriented Interface, da sie deutlich sauberer und flexibler ist.

Ähnlich wie bei NumPy müssen wir Matplotlib und Seaborn erst installieren. Dies erledigt man in seiner Umgebung mit folgendem Befehl:

conda install -c conda-forge matplotlib

pip install matplotlib

Anschließend können wir Matplotlib, besser gesagt das Submodul matplotlib.pyplot in unser Programm einbinden:

import matplotlib.pyplot as plt

State-based Interface¶

Der wichtigste Befehl ist plt.plot(). Wir geben plt.plot? ein um zu erfahren wie dieser funktioniert. In der einfachsten Form sind die Argumente dieser Funktion 2 Vektoren mit x- bzw. y-Koordinaten einer Punktwolke. Diese Vektoren können Listen, oder Numpy-Arrays sein. Die Sinusfunktion können wir wie folgt plotten:

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(0, 2*np.pi, 11)   # Erzeuge Gitter [0, 0.2*pi, 0.4*pi, ..., 2*pi])
y = np.sin(x)                     # Berechne zugehörige Funktionswerte

plt.plot(x,y)                     # Erzeuge Plot

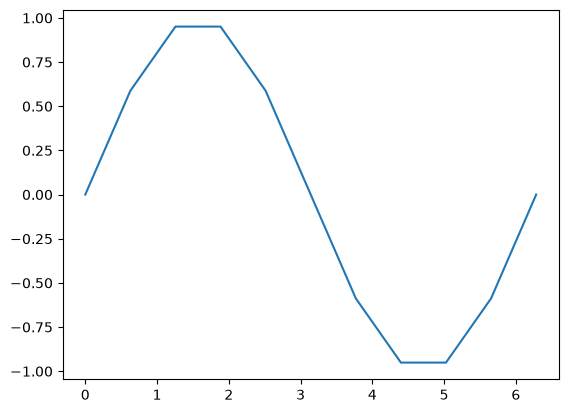

plt.show()                        # Zeige den Plot

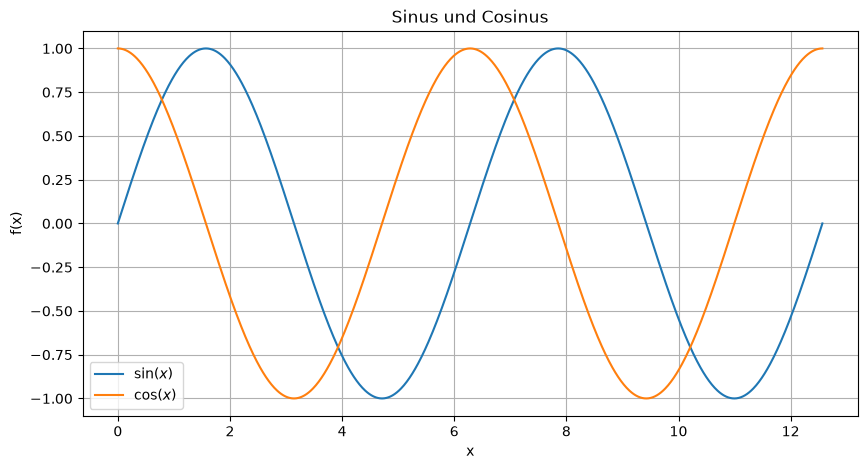

Machen wir unseren Plot noch etwas schöner:

import numpy as np

x = np.linspace(0,4*np.pi, 1001) # Erzeuge äquidistantes Gitter für das Intervall [0, 4*pi]
y = np.sin(x)                    # Berechne zugehörige Funktionswerte für sinus
z = np.cos(x)                    # und cosinus

plt.figure(figsize=(10,5))       # Größe einstellen

plt.plot(x,y,label="$\sin(x)$")  # Erzeuge Plot für Sinus
plt.plot(x,z,label="$\cos(x)$")  # Erzeuge Plot für Cosinus

plt.title("Sinus und Cosinus")   # Titel des Plots
plt.grid()                       # Gitterlinien einschalten

plt.xlabel('x')                  # Bezeichner an x-Achse
plt.ylabel('f(x)')               # Bezeichner an y-Achse (in Latex-Code)

plt.legend()                     # Legende
plt.show()                       # Zeige den Plot

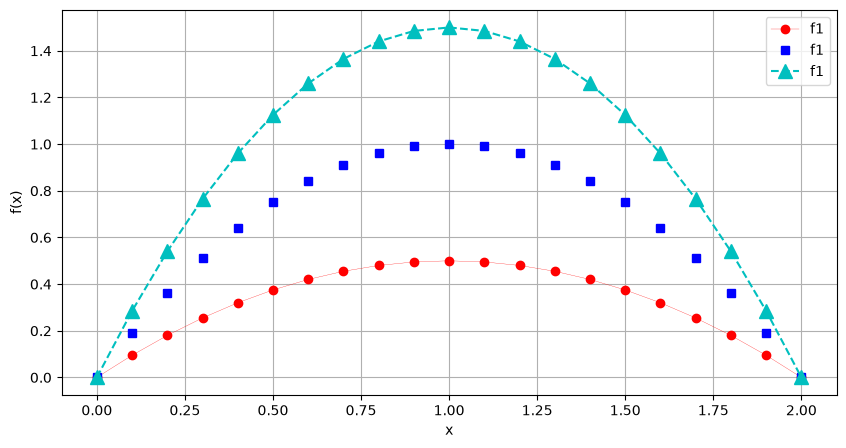

Im Prinzip hat Matplotlib unsere Punktwolke mit Koordinaten aus x und y gezeichnet, und die Punkte mit Linen verbunden. Es gibt aber noch einige andere Linientypen:

x = np.linspace(0,2,21)

y1= x-0.5*x**2
y2= 2*x-x**2
y3= 3*x-1.5*x**2

plt.figure(figsize=(10,5))       # Größe einstellen

# Zeichne rote (r) Kreise (o) mit Verbindungslinien (-)
plt.plot(x, y1, 'ro-', linewidth=0.2, label='f1')

# Zeichne blaue (b) Quadrate (s)
plt.plot(x, y2, 'bs', label='f1')

# Zeichne cyane (c) Dreiecke (^) mit gestrichelten Verbindungslinien (--)
plt.plot(x, y3, 'c^--', markersize=10, label='f1')

plt.xlabel('x')
plt.ylabel('f(x)')
plt.grid()
plt.legend()
plt.show()

Im Hilfetext plt.plot? sind noch weitere Linien- und Markertypen erklärt. Vordefinierte Farben im Submodul matplotlib.colors. Es gibt verschiedene Farbpaletten. Die Grundfarben sind:

import matplotlib.colors as mcolors
mcolors.BASE_COLORS

Es gibt weiterhin die Farbpalette Tableau:

mcolors.TABLEAU_COLORS

Und außerdem noch CSS-Farben:

mcolors.CSS4_COLORS

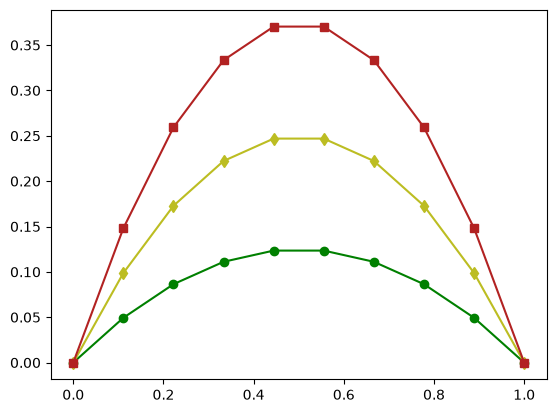

Durch Setzen des Parameters color im Plot-Befehl kann nun eine Farbe aus einer der oberen Farbpaletten gewählt werden:

x = np.linspace(0,1,10)

plt.plot(x,0.5*x*(1-x),'o-',color='g')         # Grundfarbe
plt.plot(x,x*(1-x),'d-',color='tab:olive')     # Tableau-Farbe
plt.plot(x,1.5*x*(1-x),'s-',color='firebrick') # CSS-Farbe

plt.show()

Bei einigen Grafiken ist es hilfreich auf eine logarithmische Skalierung zu wechseln, wie beispielsweise bei der Fehleranalyse.

parties = ["CDU", "SPD", "FDP", "Grüne", "Linke", "AfD", "Sonstige"]
colors = ["black", "red", "yellow", "green", "violet", "blue", "gray"]
values = [25.3, 26.3, 13.9, 14.2, 6.2, 4.9]
values.append(100-sum(values))

Wir können anstelle des plot-Befehls auch stem verwenden um ein Liniendiagramm zu erstellen, scatter für ein Streudiagramm, bar für ein Balkendiagramm oder pie für ein Tortendiagramm. Im folgenden Beispiel werden die Unterschiede gezeigt:

plt.figure(figsize=(10,10))

plt.subplot(2,2,1)
plt.stem(parties, values)
plt.title("Plot")

plt.subplot(2,2,2)
plt.bar(parties, values, color=colors)
plt.title("Bar")

plt.subplot(2,2,3)
plt.scatter(parties, values, color=colors)
plt.title("Scatter")

plt.subplot(2,2,4)
plt.pie(values, labels=parties, explode=[0,0.2,0,0.2,0,0,0], colors=colors)

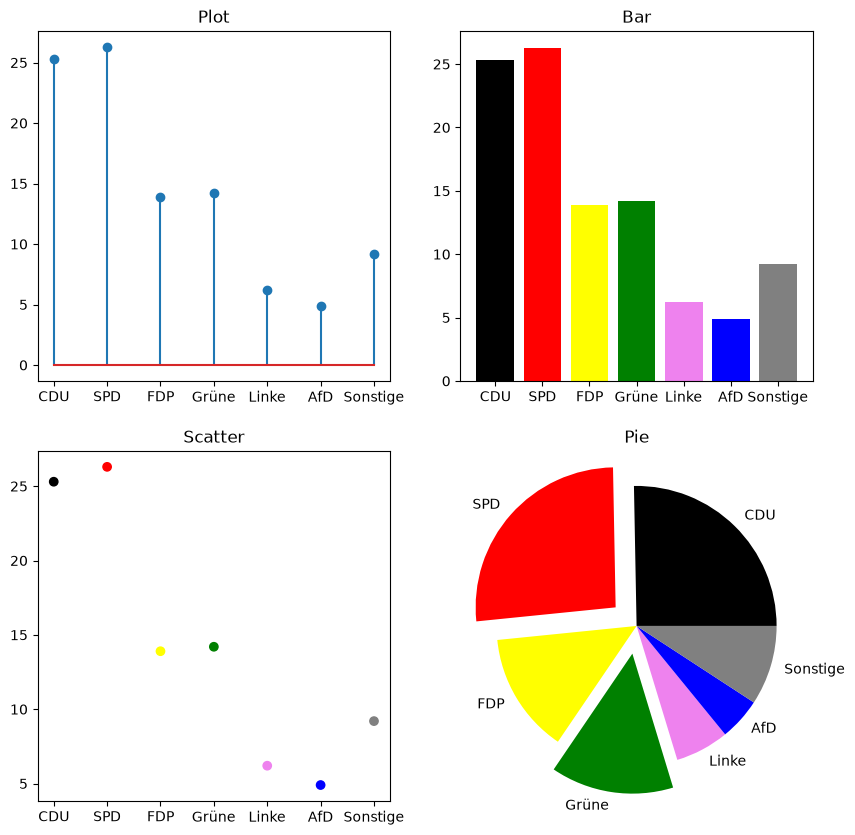

plt.title("Pie")

plt.show()

Object-oriented Interface¶

Nach dem wir uns nun mit der ersten Ebene befasst haben, befassen wir uns jetzt mit der zweiten Ebene von matplotlib. Dazu benötigen wir oftmals den Befehle ax.plot().

import pandas as pd

Kurs_ALV = pd.read_csv("./../../Data/Allianz_Schlusskurse_2020_2025.csv")

Kurs_ALV=pd.read_csv("./../../Data/Allianz_Schlusskurse_2020_2025.csv", header=1) # To-Do: Anpassen; header = csv beginnt in Spalte eins nicht mit Kurs und Datum, sondern mit Ticker.

Kurs_ALV = Kurs_ALV.rename(columns={"Ticker": "Datum", "ALV.DE": "Schlusskurs"}) #Spaltenbeschriftungen umbennen
Kurs_ALV = Kurs_ALV.drop(0).reset_index(drop=True) #Erste Zeile rauswerfen --> drop(0); Mit .reset_index(drop=True) wird der Index neu durchnummeriert (0, 1, 2, …); Sonst bleibt der alte Index erhalten und wir beginnen mit Index 1

print(Kurs_ALV)

# Datumskonvertierung
Kurs_ALV["Datum"] = pd.to_datetime(Kurs_ALV["Datum"])

# Plot erstellen
plt.figure(figsize=(12,6))
plt.plot(Kurs_ALV["Datum"], Kurs_ALV["Schlusskurs"], label="Allianz Schlusskurs")

# Chart soll gleich an y-Achse starten
plt.xlim(Kurs_ALV["Datum"].min(), Kurs_ALV["Datum"].max())

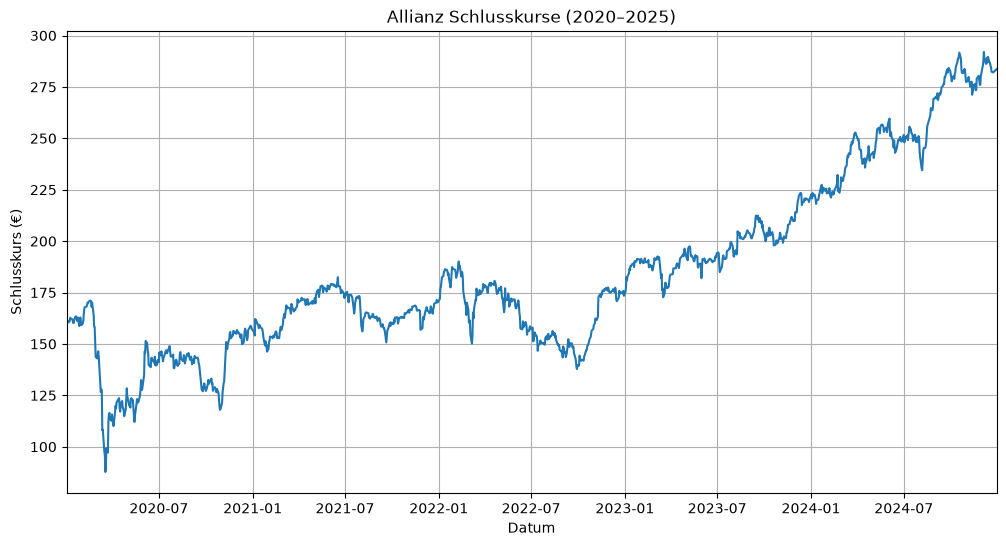

plt.title("Allianz Schlusskurse (2020–2025)")
plt.xlabel("Datum")
plt.ylabel("Schlusskurs (€)")
plt.grid(True)

plt.show()

Wir können auch Daten dem Diagramm hinzufügen.

concerns = pd.read_csv("./../../Data/Kurse_ASTBDR.csv", sep=";", decimal=",") # Decimal="," wegen europäischer Schreibweise -> TO-Do: Pfad anpassen

concerns["Datum"] = pd.to_datetime(concerns["Datum"], dayfirst=True) # dayfirst=True = Tag kommt vor dem Monat

# Plot erstellen
fig, ax = plt.subplots(figsize=(12, 6))


# Einzelne Plots
ax.plot(concerns["Datum"], concerns["Allianz"], label="Allianz", color="r")
ax.plot(concerns["Datum"], concerns["Siemens"], label="Siemens", color="b")
ax.plot(concerns["Datum"], concerns["Telekom"], label="Telekom", color="g")
ax.plot(concerns["Datum"], concerns["BASF"], label="BASF", color="m")
ax.plot(concerns["Datum"], concerns["Deutsche Bank"], label="Deutsche Bank", color="c")
ax.plot(concerns["Datum"], concerns["RWE"], label="RWE", color="k")

plt.xlim(concerns["Datum"].min(), concerns["Datum"].max())

ax.set_xlabel("Datum")
ax.set_ylabel("Preis (€)")

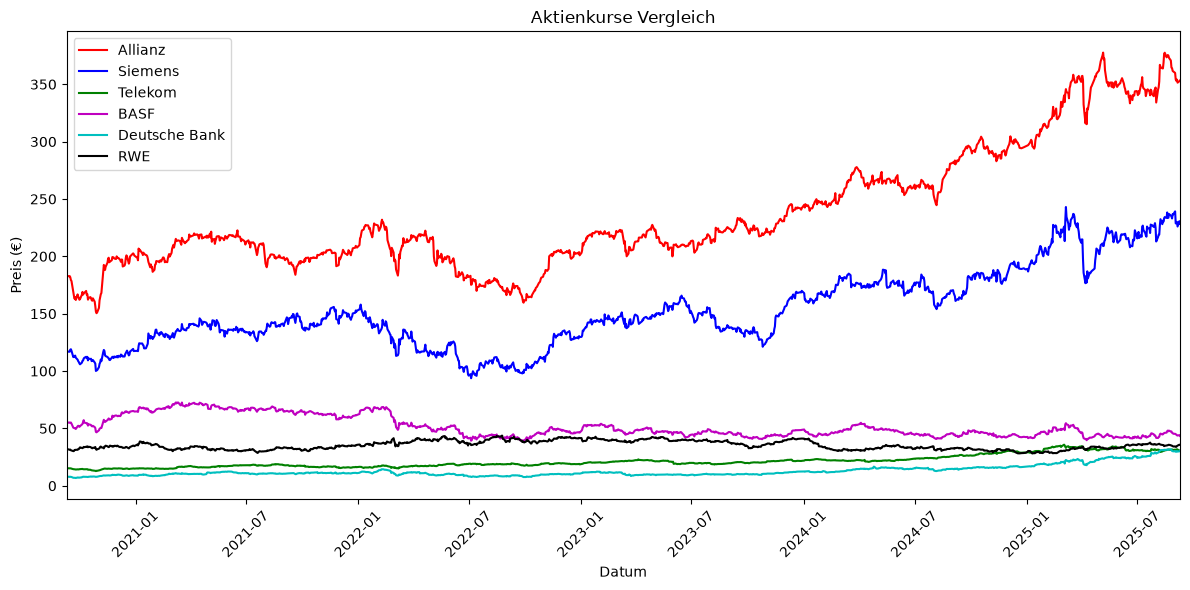

ax.set_title("Aktienkurse Vergleich")

ax.legend()
plt.xticks(rotation=45)
plt.tight_layout()
plt.show()

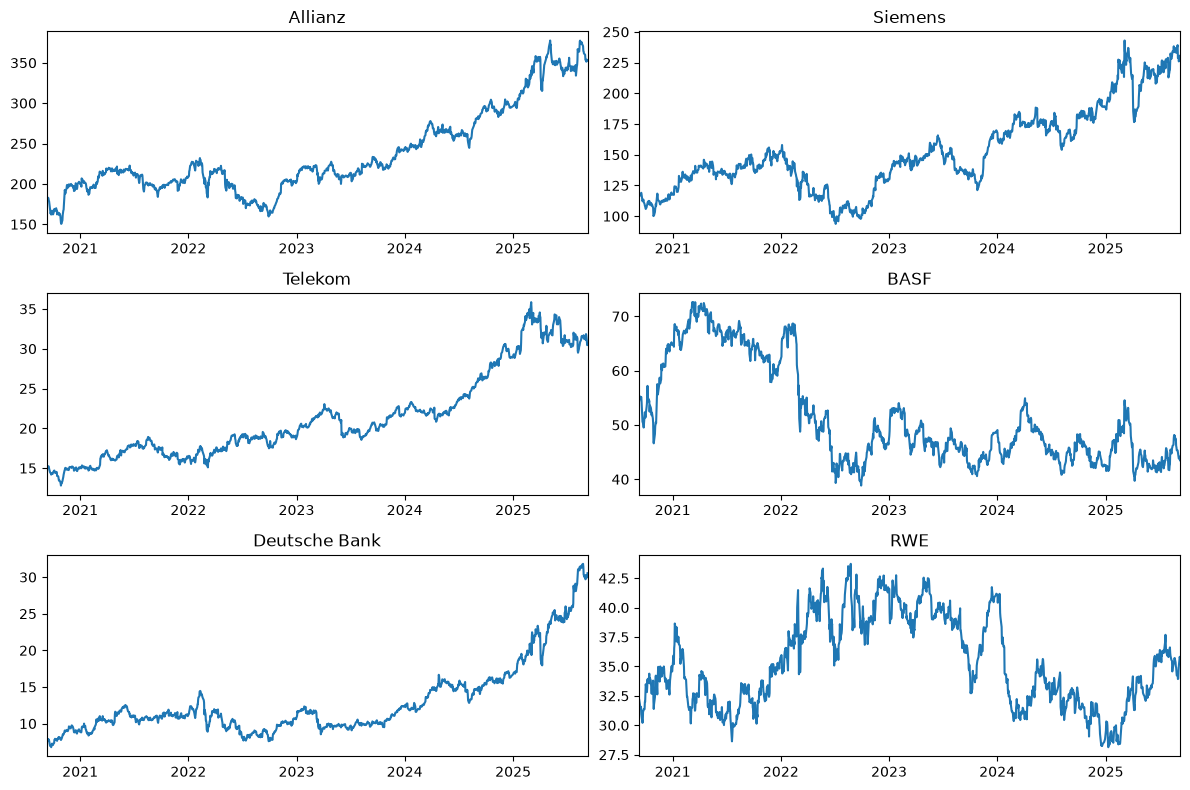

Nachfolgend sehen Sie, wie wir Unterdiagramme erstellen können. In den meisten Fällen benötigen wir für eine feinere Kontrolle das Package matplotlib.dates und verbinden das mit eine for-Schleife. Ein Beispiel dafür finden Sie hier.

import matplotlib.dates as mdates

# Subplots 3x2
fig, ax = plt.subplots(3, 2, figsize=(12, 8), sharex=True)

ax[0, 0].plot(concerns["Datum"], concerns["Allianz"])
ax[0, 0].set_title("Allianz")

ax[0, 1].plot(concerns["Datum"], concerns["Siemens"])
ax[0, 1].set_title("Siemens")

ax[1, 0].plot(concerns["Datum"], concerns["Telekom"])
ax[1, 0].set_title("Telekom")

ax[1, 1].plot(concerns["Datum"], concerns["BASF"])
ax[1, 1].set_title("BASF")

ax[2, 0].plot(concerns["Datum"], concerns["Deutsche Bank"])
ax[2, 0].set_title("Deutsche Bank")

ax[2, 1].plot(concerns["Datum"], concerns["RWE"])
ax[2, 1].set_title("RWE")

plt.xlim(concerns["Datum"].min(), concerns["Datum"].max())

# Jahreszahlen
locator = mdates.YearLocator() # mdates.YearLocator() -> setzt die Tick-Positionen auf Jahresanfänge
formatter = mdates.DateFormatter("%Y") # formatiert die Labels als "2020", "2021", ...
for axes in ax.flat: # gehe über JEDES einzelne Unterdiagramm
    axes.xaxis.set_major_locator(locator) # sage der X-Achse: benutze Jahres-Ticks
    axes.xaxis.set_major_formatter(formatter) # beschrifte die Ticks nur mit der Jahreszahl
    axes.tick_params(labelbottom=True) # # zwinge, dass die Jahreszahlen auch angezeigt werden

plt.tight_layout()
plt.show()

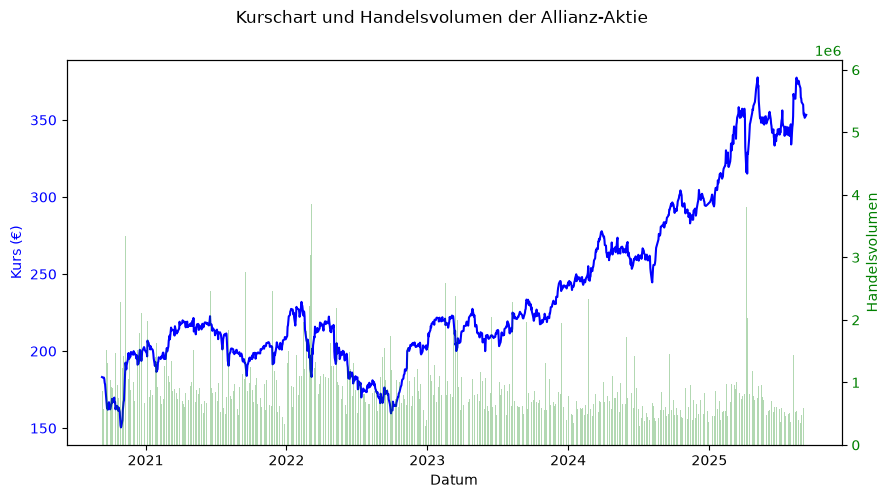

Wir können auch zwei y-Achsen verwenden, wenn wir z.B. den Aktienkurs und das Handelsvolumen in einem Liniendiagramm darstellen wollen.

import numpy as np

alv_vol = pd.read_csv("./../../Data/Allianz_Vol_Price_2020.csv", sep=";", decimal=",") # Decimal="," wegen europäischer Schreibweise -> TO-Do: Pfad anpassen
print(alv_vol)
Schluss=alv_vol["Schluss"]
Volumen=alv_vol["Volumen"]

fig, ax1 = plt.subplots(figsize=(10,5))

# Datumkonvertierung
alv_vol["Datum"] = pd.to_datetime(alv_vol["Datum"], dayfirst=True, errors="coerce")

# Hier müssen jetzt die Zahlen im csv konvertiert werden
alv_vol["Schluss"] = pd.to_numeric(alv_vol["Schluss"], errors="coerce")
alv_vol["Volumen"] = pd.to_numeric(alv_vol["Volumen"], errors="coerce")

# linke y-Achse: Kurs
ax1.plot(alv_vol["Datum"], Schluss, color="b", label="Kurs")
ax1.set_xlabel("Datum")
ax1.set_ylabel("Kurs (€)", color="b")
ax1.tick_params(axis="y", labelcolor="b")

# rechte y-Achse: Volumen
ax2 = ax1.twinx()  # wir teilen ja für beide y-Achsen die x-Achse
ax2.bar(alv_vol["Datum"], Volumen, color="green", alpha=0.3, label="Volumen")
ax2.set_ylabel("Handelsvolumen", color="green")
ax2.tick_params(axis="y", labelcolor="green")

fig.suptitle("Kurschart und Handelsvolumen der Allianz-Aktie")

plt.show()

Eine angenehme Methode für Visualisierungen ist der Error-Bar, da dieser grafisch die Standardabweichung zu einem bestimmten (Zeit-)Punkt darstellt. Der nachfolgende Code mit ax.errorbar() demonstriert die einmal.

Für die Datumskonvertierung finden Sie unter den nachfolgenden Verlinkungen Hilfe 1, 2 und 3.

### Datum konvertieren
Kurs_ALV["Datum"] = pd.to_datetime(Kurs_ALV["Datum"], errors="coerce") # errors="coerce": ersetzt ungültige Werte durch NaT (bei Datumswerten) bzw. NaN (bei Zahlen); mithilfe von errors=coerce" gehen wir sicher, dass alle Werte in der Spalte in ein Datumformat konvertiert worden sind. Alternativ errors=ignore oder errors=raise

# Quartale bilden und aggregieren
Kurs_ALV["Quartal"] = Kurs_ALV["Datum"].dt.to_period("1Q")
gruppen = Kurs_ALV.groupby("Quartal")["Schlusskurs"]
mittel = gruppen.mean()
std = gruppen.std()


## Erstellung error-bar
fig, ax = plt.subplots(figsize=(10,5)) # Diagramm vergrößern (Breite=10 Zoll, Höhe=5 Zoll)
ax.errorbar(
            mittel.index.astype(str), # Achtung, wir haben mit mittel.index keine Zahl o.ä. Matplotlib kann PeriodIndex nicht direkt verarbeiten, da wir Jahr+Quartal haben (Benutzerdefiniert). Wir müssen hier als den Index in einen String umwandeln.
            mittel.values,
            yerr=std.values,
            marker="o",
            linestyle="-",
            color="b",
            )

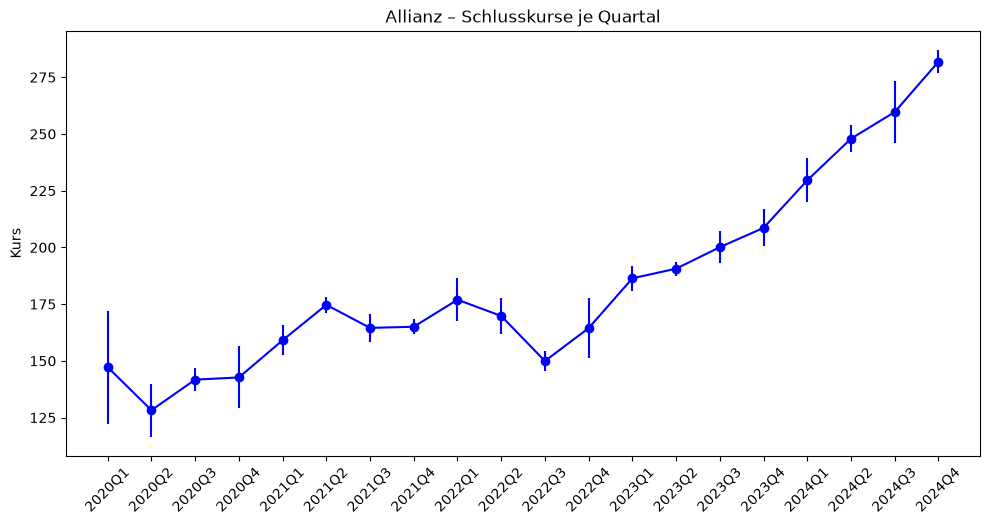

ax.set_title("Allianz – Schlusskurse je Quartal")
ax.set_ylabel("Kurs")
plt.tight_layout() # Passt das Layou des Diagramms automatisch an.
plt.xticks(rotation=45)
plt.show()

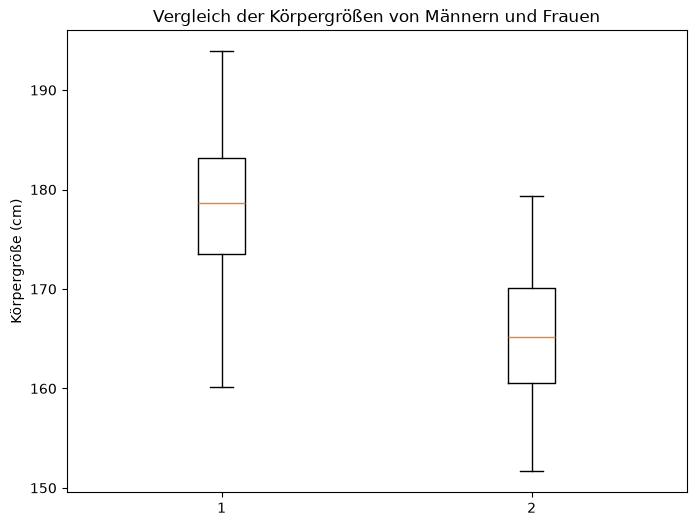

Als nächstes möchten wir einen Boxplot codieren.

Ein Boxplot ist ein Diagramm zur Darstellung der Verteilung von Daten. Er zeigt den Median, das untere (Q1) und obere Quartil (Q3), den Interquartilsabstand (IQR) sowie die Whiskers. Werte außerhalb dieses Bereichs werden als Ausreißer markiert. Mithilfe von ax.boxplot() können wir ganz einfach einen Boxplot erzeugen.

np.random.seed(0) # gleiche „zufällige“ Zahlen bei jedem Lauf
maenner = np.random.normal(loc=178, scale=7, size=100)  # Männer: Mittelwert 178 cm, Streuung 12
frauen  = np.random.normal(loc=165, scale=6, size=100)  # Frauen: Mittelwert 165 cm, Streuung 8

df = pd.DataFrame({
    "Männer": maenner,
    "Frauen": frauen
})

# Boxplot erstellen
fig, ax = plt.subplots(figsize=(8,6))
ax.boxplot([df["Männer"], df["Frauen"]],
           labels=["Männer", "Frauen"])

ax.set_title("Vergleich der Körpergrößen von Männern und Frauen")
ax.set_ylabel("Körpergröße (cm)")

plt.show()

Visualisierungen mit Seaborn¶

Fassen wir kurz zusammen, matplotlib.pyplot setzt seinen Schwerpunkt auf low-level plotting und volle Kontrolle, verbunden jedoch mit viel Handarbeit. Pandas hingegen ist besonders bequem, wenn man schnelle Diagramme aus DataFrames erzeugen will und bringt den Vorteil mit sich, dass wir Daten importieren können.

Seaborn legt den Fokus auf einen einfachen Syntax und anschaulichen Plot-Design. Mit diesem Package wollen wir uns nachfolgend intensiver befassen. Hier finden Sie weitere Informationen zu Seaborn.

Zu erst installieren wir das Package über unsere Konsole bzw. Terminal.

conda install -c conda-forge seaborn

In Python verwenden wir folgenden Code, um das Seaborn aktiv nutzen zu können.

import seaborn as sns

Übrigens die Abkürzung sns kommt von dem Fernsehcharakter Samuel Norman Seaborn aus der US-TV-Serie The West Wing.

Zähldiagramme¶

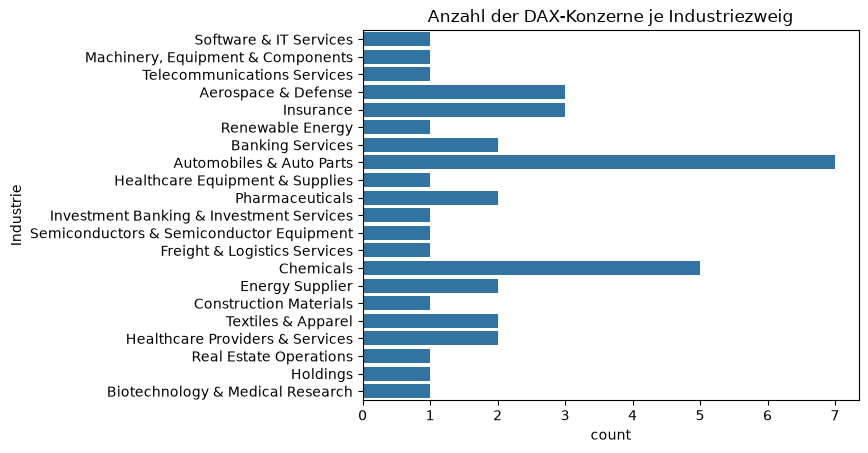

Das nachstehende Codebeispiel demonstriert die Implementierung eines Zähldiagramms mithilfe von sns.countplot() zur Analyse kategorialer Merkmalsausprägungen.

import seaborn as sns

DAX_40=pd.read_csv("./../../Data/DAX40_Daten.csv", sep=";", header=1)
print(DAX_40["Industrie"])

sns.countplot(DAX_40["Industrie"])
plt.title("Anzahl der DAX-Konzerne je Industriezweig")

plt.show()

Histogramme¶

Ein Histogramm mit überlagerter Dichtefunktion bietet eine anschauliche Möglichkeit, die Verteilung der Messwerte zu untersuchen. Dazu nutzen wir sns.histplot().

sns.histplot(alv_vol["Volumen"], bins=50)
plt.xlabel("Handelsvolumen")
plt.ylabel("Häufigkeit")

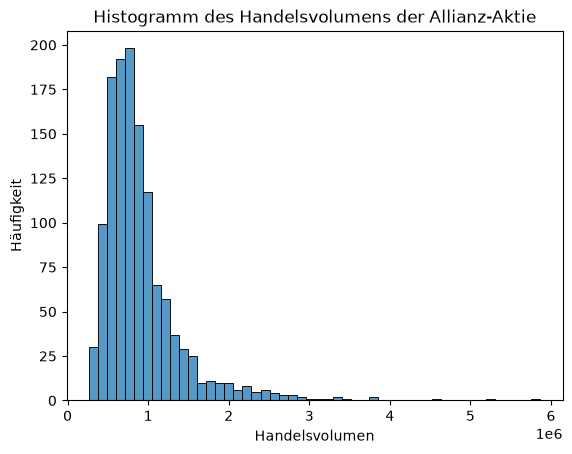

plt.title("Histogramm des Handelsvolumens der Allianz-Aktie")

plt.show()

Wenn wir nur die Dichtefunktion uns ausgeben wollen, dann können wir das mithilfe von sns.displot ganz einfach erzeugen.

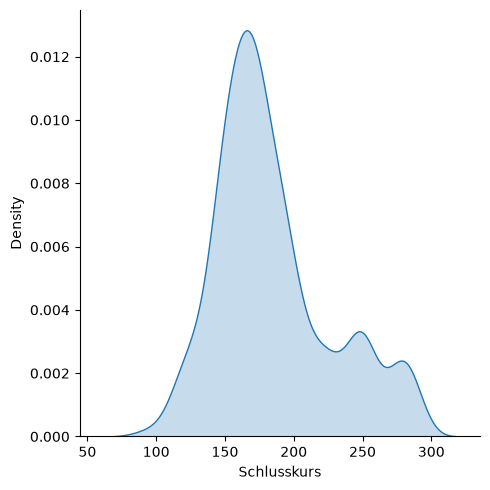

sns.displot(Kurs_ALV["Schlusskurs"], kind="kde", fill=True)

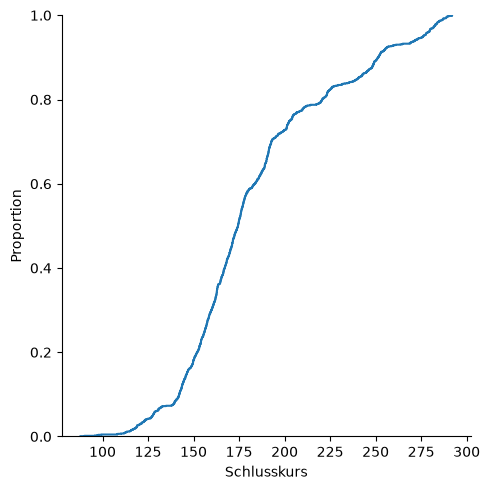

Der nachfolgende Code zeigt uns, wie wir die Verteilungsfunktion ausgeben lassen.

sns.displot(Kurs_ALV["Schlusskurs"], kind="ecdf")

Liniendiagramm¶

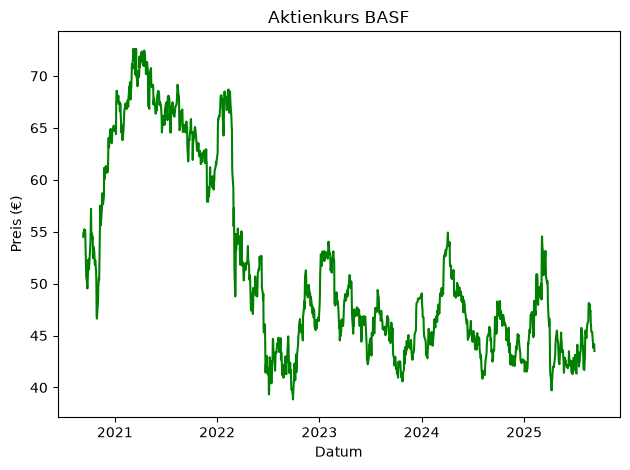

Im nächsten Programm sehen wir, wie mit seaborn und sns.lineplot ein einfaches Liniendiagramm erstellt werden kann.

print(concerns)

plt.figure()
sns.lineplot(data=concerns, x="Datum", y="BASF", color="green")

plt.title("Aktienkurs BASF")
plt.xlabel("Datum")
plt.ylabel("Preis (€)")

plt.tight_layout()
plt.show()

Seaborn basiert auf der Philosophie von tidy-Format, das heißt: Jede Beobachtung = 1 Zeile, jede Variable = 1 Spalte. Wir müssen somit unseren Dataframe in ein Long-Format bringen. Dafür verwenden wir den .melt() Befehl. Einige Informationen dazu finden Sie hier. Nach dem .melt() Befehl sieht unser Dataframe in etwa wie folgt aus:

Datum	Aktie	Preis
01.01.2020	Allianz	200
02.01.2020	Allianz	201
01.01.2020	Siemens	120
02.01.2020	Siemens	121
01.01.2020	Telekom	15
02.01.2020	Telekom	16
...	...	...
01.01.2025	RWE	35

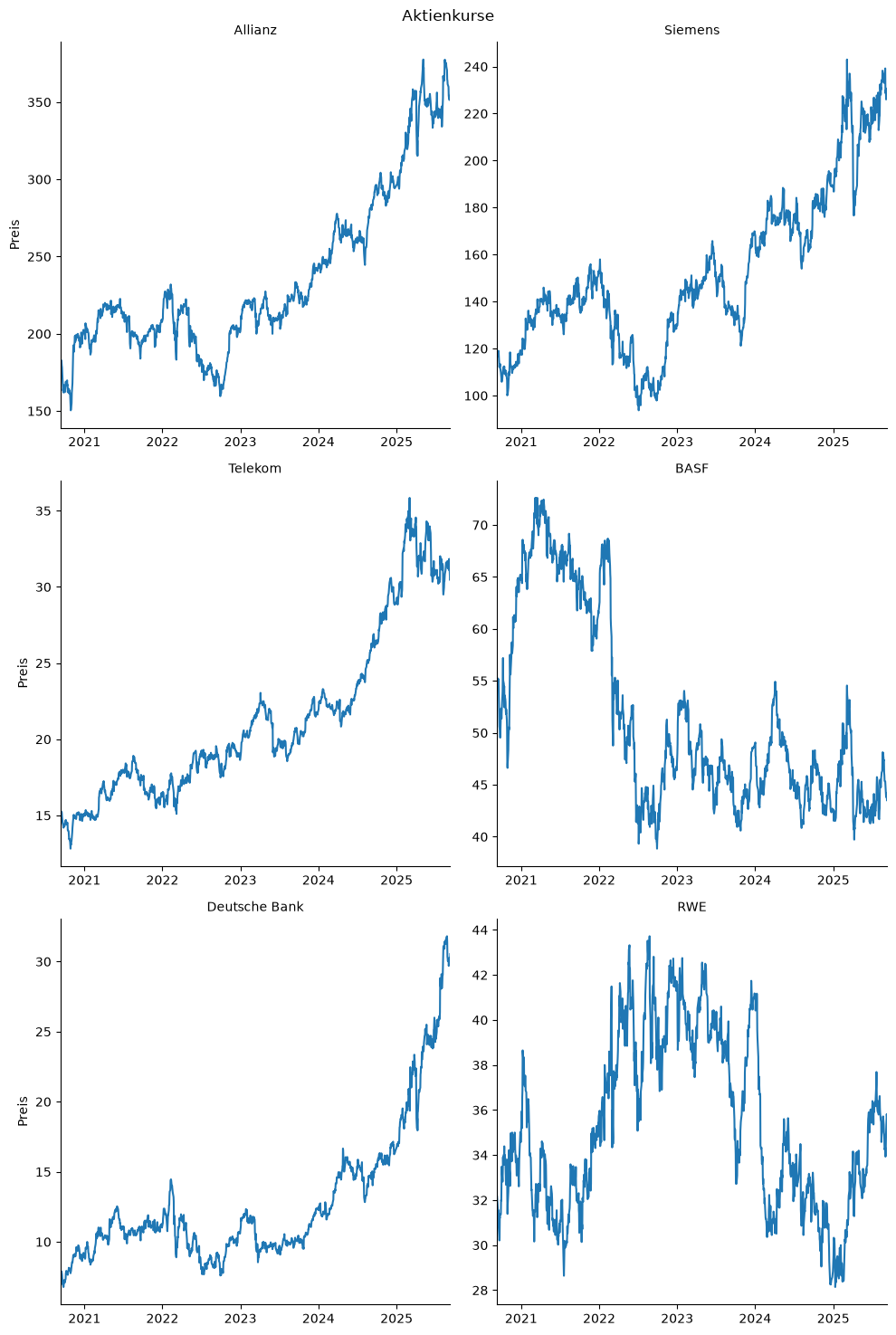

Mithilfe von sns.relplot() geben wir uns Unterdiagramme aus.

cols = ["Allianz", "Siemens", "Telekom", "BASF", "Deutsche Bank", "RWE"]
concerns_long = concerns[["Datum"] + cols].melt(
    id_vars="Datum",   # Spalte, die fix bleibt
    var_name="Aktie",  # neue Spalte für die alten Spaltennamen
    value_name="Preis" # neue Spalte für die Werte
)

# 3x2-Unterdiagramme (Facets)
g = sns.relplot(
    data=concerns_long,
    x="Datum", y="Preis",
    col="Aktie", col_wrap=2,
    kind="line",
    facet_kws={"sharex": True, "sharey": False}   #eigene y-Achse pro Aktie
)

g.set_titles("{col_name}")

locator = mdates.YearLocator()
formatter = mdates.DateFormatter("%Y")
for ax in g.axes.flat:
    ax.xaxis.set_major_locator(locator)
    ax.xaxis.set_major_formatter(formatter)

for ax in g.axes.flat:
    ax.tick_params(labelbottom=True)
    ax.set_xlabel("")

plt.xlim(concerns["Datum"].min(), concerns["Datum"].max())

g.fig.suptitle("Aktienkurse")
plt.tight_layout()
plt.show()

Balkendiagramme¶

Der nachfolgende Code stellt dar, wie man mit seaborn ein Balkendiagramm erzeugt. Dazu müssen wir matplot.ticker verwenden, um die x-Achse in einer bestimmten Schrittweise darstellen zu können. Eine Übersicht zu den Befehlen finden Sie hier.

Mit dem sns.barplot() Kommando erstellen wir das Balkendiagramm.

import matplotlib.ticker as ticker

DAX_40 = pd.read_csv(
    "./../../Data/DAX40_Daten.csv",
    sep=";",
    header=1,
    decimal=",",       # Komma als Dezimaltrennzeichen
    thousands="."      # Punkt als Tausendertrennzeichen
)

# Kürzere Namen --> Kürzel definieren
Konzern = {
    "Allianz SE": "Allianz",
    "BASF SE": "BASF",
    "Siemens Aktiengesellschaft": "Siemens",
    "Deutsche Bank Aktiengesellschaft": "Deutsche Bank",
    "Airbus SE": "Airbus",
    "Rheinmetall Aktiengesellschaft": "Rheinmetall",
    "Siemens Energy AG": "Siemens Energy",
    "Münchener Rückversicherungs-Gesellschaft Aktiengesellschaft in München": "Munich Re",
    "Bayerische Motoren Werke Aktiengesellschaft": "BMW",
    "Deutsche Telekom AG": "Deutsche Telekom",
}

DAX_40["Konzern"] = DAX_40["Unternehmen"].replace(Konzern)

# Top 10 Börsenwerte anzeigen lassen
top10 = DAX_40.sort_values("Börsenwert (Mio EUR)", ascending=False).head(10)

print(top10[["Konzern", "Börsenwert (Mio EUR)"]])

# Plot

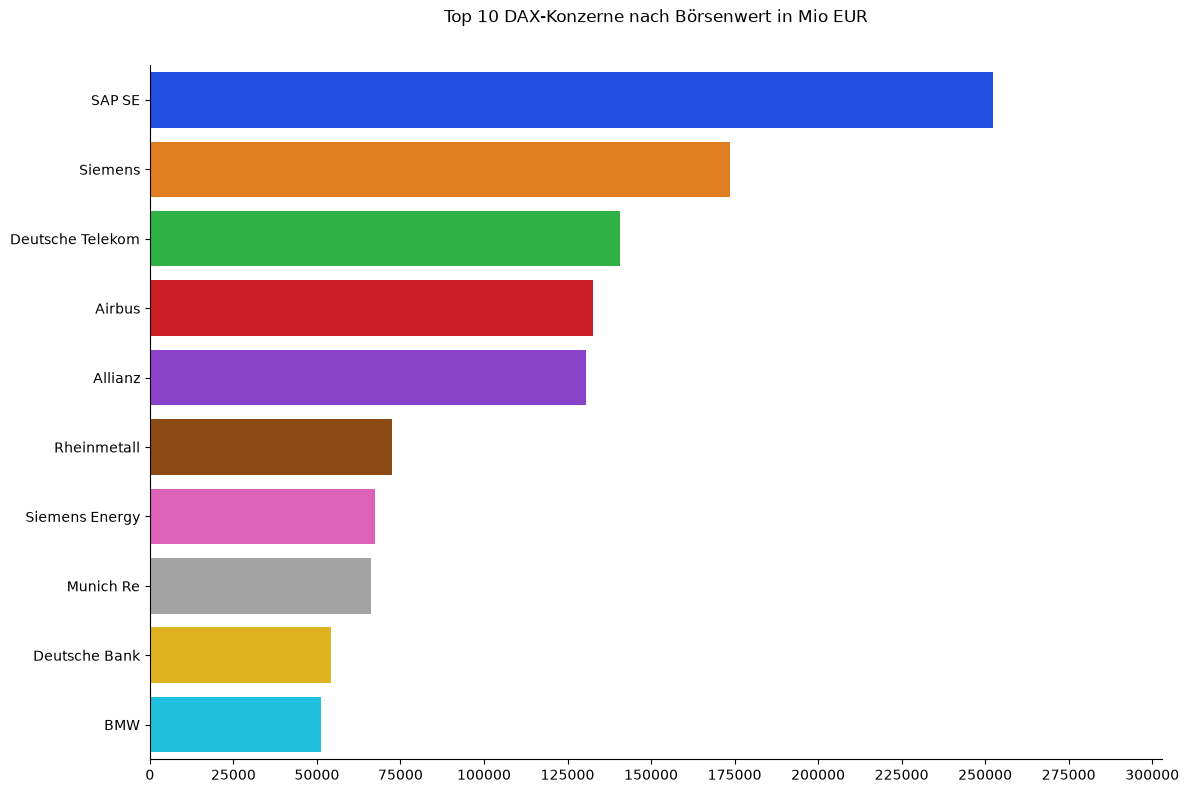

plt.figure(figsize=(12,8))
sns.barplot(
    data=top10,
    x="Börsenwert (Mio EUR)",
    y="Konzern",
    order=top10["Konzern"],
    palette="bright",
    hue="Konzern",
    legend=False,
    orient="h" # Horizontales Balkendiagramm
)


# Rahmen rechts entfernen
sns.despine(left=False, right=True, bottom=False)

plt.title("Top 10 DAX-Konzerne nach Börsenwert in Mio EUR", y=1.05) # Abstand zwischen obersten Balken und Titel
plt.xlabel("")
plt.ylabel("")

# Achsenbegrenzung --> nehme den maximalen Börsenwert und gebe einen Puffer von 10% zum Ende hinzu
max_wert = top10["Börsenwert (Mio EUR)"].max()
plt.xlim(0, max_wert * 1.2)

# X-Achse in 25000er-Schrittenon
plt.gca().xaxis.set_major_locator(ticker.MultipleLocator(25000)) #plt.gca=plot get current axis --> Zugriff direkt auf x-Achse

plt.tight_layout()
plt.show()

Regression mit Seaborn¶

Mithilfe des seaborn-Packages können ganz schnell und einfach Regressionsplots erstellt werden. Mit sns.regplot() zeichnen wir einen Scatterplot zweier Variablen und passt standardmäßig eine lineare Regressionsgerade mit Konfidenzintervall an die Daten an.

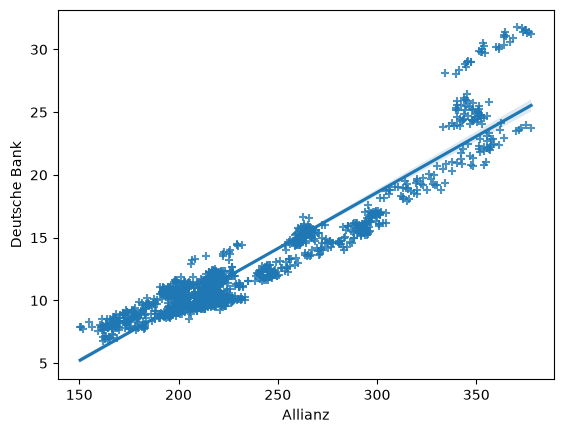

sns.regplot(data=concerns, x=concerns["Allianz"], y=concerns["Deutsche Bank"], marker="+")

Wenn wir in sns.regplot() den Parameter x_bins verwenden, wird ein Scatterplot erstellt und die vielen Punkte durch fünf Durchschnittspunkte ersetzt werden, sowie eine lineare Regressionsgerade mit Konfidenzintervall eingezeichnet. Diesen Analyse-Trick können wir u.a. verwenden, wenn die Rohdaten als Punktwolke schwer lesbar oder wenig aussagekräftig sind.

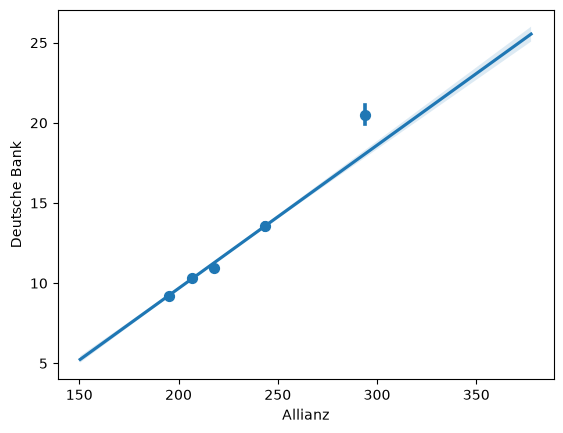

sns.regplot(data=concerns, x=concerns["Allianz"], y=concerns["Deutsche Bank"], x_bins=5) # Die x-Achse wird in 5 Intervalle aufgeteilt, und für jedes Intervall wird ein repräsentativer Punkt gezeichnet

Mit sns.residplot() erstellt mit Seaborn einen Residuenplot: Zunächst wird eine lineare Regression zwischen den Werten der x- und y-Achse berechnet. Anschließend werden die Residuen (also die Abweichungen der beobachteten Werte von den durch die Regressionsgerade vorhergesagten Werten) gegen die x-Achse (in dem Fall Allianz-Werte) aufgetragen. Das Diagramm zeigt damit, ob die lineare Regression die Daten gut beschreibt oder ob systematische Muster in den Abweichungen erkennbar sind.

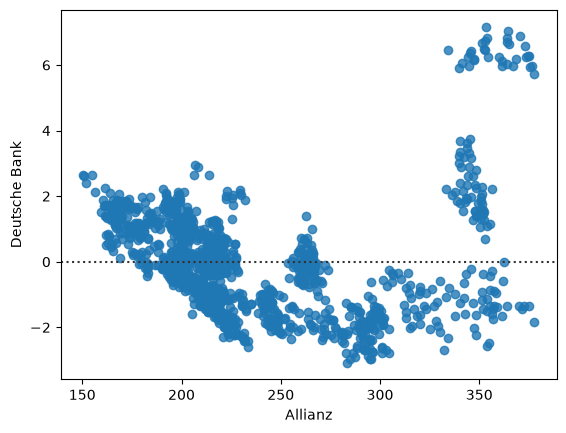

sns.residplot(data=concerns, x=concerns["Allianz"], y=concerns["Deutsche Bank"])

Wir können auch polynomielle Regression anzeigen lassen, in dem wir in den Parameter order nutzen und mit x_estimator=np.mean steuern, welchen Wert seaborn berechnen soll. In dem nachfolgenden Code wäre dies die der Durchschnitt.

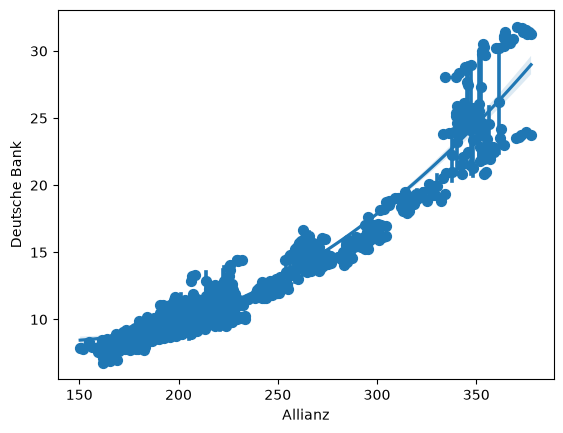

sns.regplot(data=concerns, x=concerns["Allianz"], y=concerns["Deutsche Bank"], x_estimator=np.mean, order=2)

Heatmaps mit Seaborn¶

Eine Heatmap ist eine Form der Datenvisualisierung, die Informationen in einer Matrix darstellt und dabei Farben verwendet, um Werte zu kodieren. Jede Zelle der Matrix repräsentiert die Kombination zweier Merkmale, beispielsweise Monate und Wochentage, und die Farbe zeigt die Ausprägung oder Intensität des zugrunde liegenden Wertes an – etwa Häufigkeiten, Durchschnittswerte oder Korrelationen. Der zentrale Nutzen einer Heatmap liegt darin, Muster, Zusammenhänge und Ausreißer schnell erkennbar zu machen, ohne dass Zahlenkolonnen gelesen werden müssen. Besonders in großen Tabellen ermöglicht die farbliche Darstellung, Trends oder Konzentrationen visuell hervorzuheben, die in reinen Zahlen leicht übersehen würden. Heatmaps werden deshalb häufig in der explorativen Datenanalyse, bei Zeitreihen (z. B. Temperaturverläufe) oder in der Korrelationsanalyse eingesetzt, da sie komplexe Strukturen auf eine intuitive und anschauliche Weise vermitteln.

Seaborn ist in der Lage mit einfacher Codierung eine Heatmap zu erstellen. Dafür muss aber im Vorfeld mithilfe von pd.crosstab() ein Grid erstellt werden. Anschließend können wir mit sns.heatmap() uns die Heatmap ausgeben lassen.

temperature=pd.read_csv("./../../Data/bike_share.csv")
print(temperature)

pd.crosstab(temperature["mnth"], temperature["weekday"], values=temperature["temp"], aggfunc="mean")

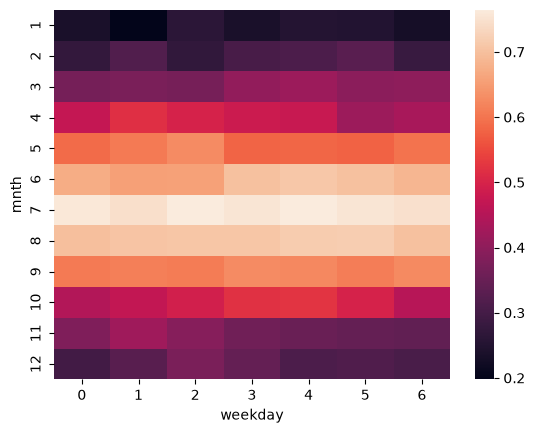

sns.heatmap(pd.crosstab(temperature["mnth"], temperature["weekday"], values=temperature["temp"], aggfunc="mean"))

Indem die Heatmap angepasst wird, kann die Lesbarkeit verbessert und die Ableitung relevanter Erkenntnisse unterstützt werden. Dies zeigt das nachfolgende Codebeispiel.

temperature_crosstab = pd.crosstab(
    index=temperature["mnth"],
    columns=temperature["weekday"],
    values=temperature["temp"],
    aggfunc="mean"
)

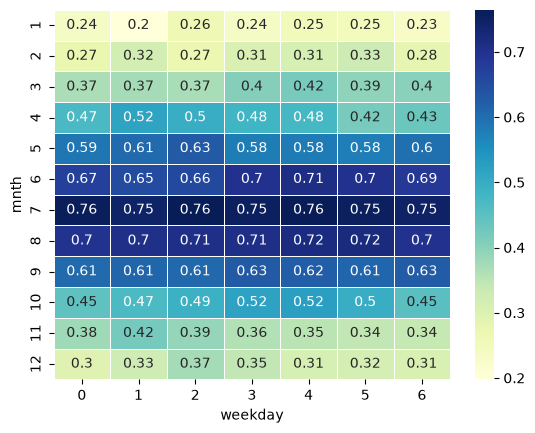

sns.heatmap(temperature_crosstab, annot=True, cmap="YlGnBu", cbar=True, linewidths=.5)

Wir können auch sehr einfach eine Korrelationsmatrix mithilfe von .corr() erstellen.

cols=["temp", "casual", "hum", "windspeed", "atemp"]

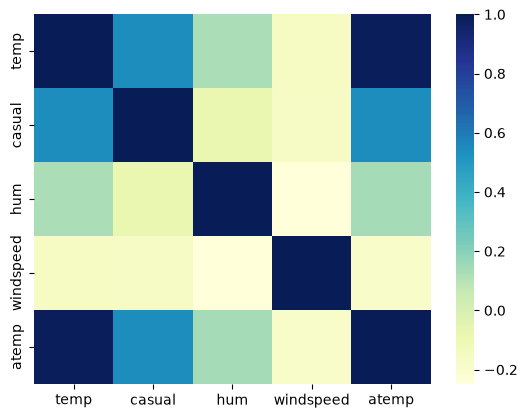

sns.heatmap(temperature[cols].corr(), cmap="YlGnBu" )

Visualisierungen mit Plotly¶

Plotly ist eine moderne Visualisierungsbibliothek für Python, die sich besonders durch ihre Interaktivität und Flexibilität auszeichnet. Im Gegensatz zu klassischen Bibliotheken wie Matplotlib oder Seaborn, die überwiegend statische Diagramme erzeugen, bietet Plotly die Möglichkeit, interaktive Grafiken zu erstellen, die sich dynamisch anpassen lassen. Das bedeutet, dass Nutzer in Diagramme hineinzoomen, Datenpunkte mit der Maus hervorheben oder zusätzliche Informationen in sogenannten Tooltips anzeigen können. Dies ist vor allem bei größeren Datensätzen hilfreich, da komplexe Strukturen und Zusammenhänge leichter erkundet werden können, ohne das Diagramm jedes Mal neu generieren zu müssen.

Ein weiterer Vorteil liegt in der Vielseitigkeit: Plotly unterstützt eine große Bandbreite an Diagrammtypen – von klassischen Balken- und Liniendiagrammen über Heatmaps und 3D-Darstellungen bis hin zu spezialisierten Visualisierungen wie Sankey-Diagrammen oder Karten. Darüber hinaus ist die Bibliothek nahtlos mit pandas-DataFrames integrierbar, was die Arbeit mit realen Datenquellen erheblich vereinfacht.

Der Nutzen von Plotly zeigt sich vor allem in interaktiven Analysen und Präsentationen. Während statische Plots für Berichte oder Publikationen oft ausreichend sind, erlaubt Plotly eine explorative Datenanalyse direkt im Notebook oder im Webbrowser. Analysten, Forschende und Entscheidungsträger können so Muster, Ausreißer und Trends schneller erkennen, indem sie direkt mit den Visualisierungen interagieren. Zusätzlich lassen sich Visualisierungen mit Plotly relativ einfach in Dash-Apps einbetten – einem Framework, das auf Plotly aufbaut und die Erstellung kompletter, interaktiver Datenanwendungen ermöglicht.

Insgesamt bietet Plotly eine sehr anwenderfreundliche Kombination aus ansprechender Darstellung, Interaktivität und breitem Funktionsspektrum. Dadurch eignet es sich besonders für Szenarien, in denen Daten nicht nur visualisiert, sondern auch aktiv erkundet und vermittelt werden sollen – sei es in der wissenschaftlichen Analyse, im Business-Reporting oder in datengetriebenen Webanwendungen. Nähere Informationen zu Plotly finden Sie unter 1, 2 und 3.

Wir installieren Plotly in unserer Umgebung mit folgendem Befehl:

conda install -c conda-forge plotly

pip install plotly

Anschließend können wir Plotly in unser Programm einbinden:

import plotly.express as px

Im nachfolgenden Codesbeispiel sehen wir, dass interaktive Interface von Plotly.

### Verbindung herstellen zwischen Plotly und Jupyter Notebook
import plotly.io as pio
import plotly.express as px
import plotly.offline as py

#pio.renderers.default = "plotly_mimetype"
#pio.renderers.default = "browser"
pio.renderers.default = "notebook"  # oder "notebook_connected" für interaktive Version

import plotly.express as px

shares = ["BASF", "adidas", "Brenntag", "Fielmann", "Puma"]
dividend = [2.30, 3.07, 1.99, 1.40, 0.13]

fig=px.bar(x=shares, y=dividend, title="Dividenden deutscher Aktiengesellschaften in EUR")

fig.show()

Mit print(fig) können wir uns den Code anzeigen lassen.

print(fig)

Zähldiagramm¶

Auch, wenn es auf den aller ersten Blick iritierend ist, der Befehl px.histogram() gibt uns ein Zähldiagramm aus, wie der nachfolgende Code demonstriert.

print(DAX_40.head())
fig=px.histogram(data_frame=DAX_40, x=DAX_40["Industrie"], nbins=10, title="Anzahl der DAX-Konzerne je Industriezweig", color="Industrie")

# Legende soll horizontal unter dem Diagramm sein
fig.update_layout(
        width=1500,  # mehr Breite
        height=700,
        showlegend=False
)

fig.show()

Balkendiagramm¶

Gerade beim Erstellen des Balkendiagrammes mit px.bar() sehen wir zum erstenmal deutlich den Vorteil von Plotly und dessen interaktiven Interface.

fig=px.bar(data_frame=DAX_40,
           x=DAX_40["Industrie"],
           y="Börsenwert (Mio EUR)",
           color="Unternehmen",
           hover_name="Börsenwert (Mio EUR)",
           hover_data={"Börsenwert (Mio EUR)": ":,.0f"})

# Legende soll horizontal unter dem Diagramm sein
fig.update_layout(
        width=1500,  # mehr Breite
        height=700,
    legend=dict(
        orientation="h",
        yanchor="bottom",
        y=-2.0,
        xanchor="center",
        x=0.5
    ))

fig.show()

Streudiagramme¶

Streudiagramme lassen sich mithilfe von px.scatter() erzeugen.

fig=px.scatter(data_frame=alv_vol, x=alv_vol["Volumen"], y=alv_vol["Schluss"])
fig.show()

Liniendiagramm¶

Mithilfe von px.line können wir ein Liniendiagramm uns ausgeben lassen und durch das interaktive Interface ist es möglich den gesamten Kursverlauf abzulesen.

print(concerns)
fig=px.line(data_frame=concerns, x=concerns["Datum"], y=concerns["Deutsche Bank"])
fig.show()

Bemerkung: Das arbeiten mit plotly wird erst richtig interessant, wenn wir dash installieren und kleine Apps schreiben. Dies möchten wir an dieser Stelle nicht weiter intensiver und verweisen für Interessierte auf diese Quelle.

Eine sehr “schöne” Funktion von plotly ist das Nutzen von time buttons.

print(Kurs_ALV.tail())
fig = px.line(Kurs_ALV, x="Datum", y="Schlusskurs", title="Kursentwicklung Allianz")

date_buttons = [
    dict(count=3, step="year",  stepmode="backward", label="3Y"),
    dict(count=1, step="year",  stepmode="backward", label="1Y"),
    dict(count=6, step="month", stepmode="backward", label="6M"),
    dict(count=14, step="day",  stepmode="backward", label="14D"),
    dict(step="all", label="ALL")
]

fig.update_layout(
    xaxis=dict(
        rangeselector=dict(buttons=date_buttons),
        rangeslider=dict(visible=True),   # Baut einen Rangeslider ein
        type="date"
    )
)

fig.show()

Zusammenfassung der Grafik-Pakete Matplotlib, Seaborn und Plotly¶

import matplotlib.pyplot as plt
import seaborn as sns
import pandas as pd
import numpy as np

np.random.seed(42) #initialisiere Zufallsgenerator für reproduzierbare "Zufallsdaten"

Erzeugen uns Daten mit Funktionswerten von sin(x) und cos(x), zufällig gestört mit etwas normalverteilten Rauschen

# Beispieldaten erzeugen
x = np.linspace(0, 10, 50)
y1 = np.sin(x) + np.random.normal(scale=0.1, size=len(x))
y2 = np.cos(x) + np.random.normal(scale=0.1, size=len(x))

df = pd.DataFrame({
    "x": np.concatenate([x, x]),
    "y": np.concatenate([y1, y2]),
    "Function": ["sin"]*len(x) + ["cos"]*len(x)
})

df

type(df)

df ist ein DataFrame im Tidy-Format, siehe beispielsweise tidy-format

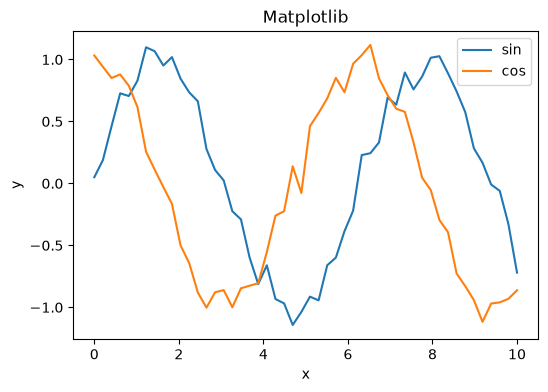

# --- Matplotlib ---
plt.figure(figsize=(6,4))
for func in df["Function"].unique():
    subset = df[df["Function"] == func]
    plt.plot(subset["x"], subset["y"], label=func)
plt.title("Matplotlib")
plt.xlabel("x")
plt.ylabel("y")
plt.legend()
plt.show()

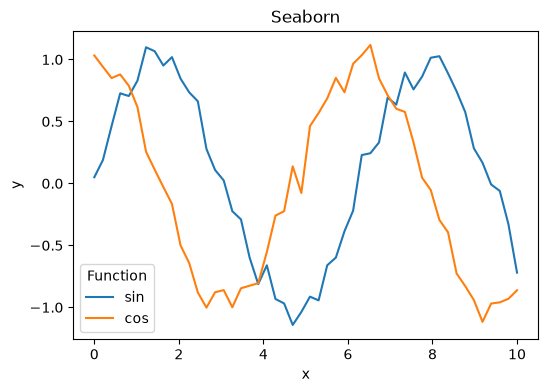

# --- Seaborn ---
plt.figure(figsize=(6,4))
sns.lineplot(data=df, x="x", y="y", hue="Function")
plt.title("Seaborn")
plt.show()

# --- Plotly ---

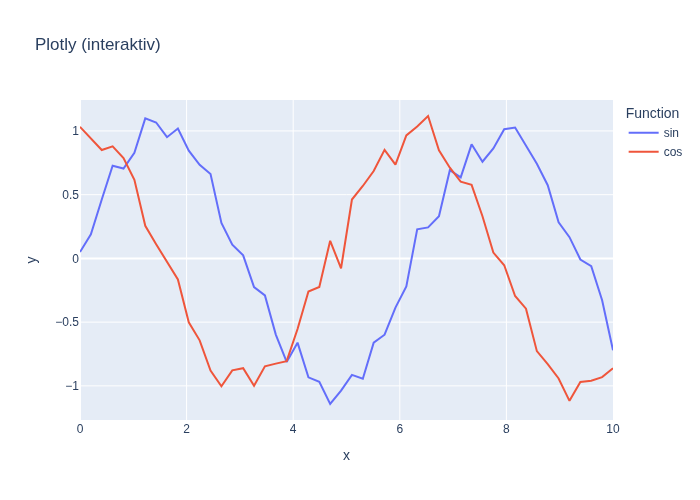

fig = px.line(df, x="x", y="y", color="Function", title="Plotly (interaktiv)")
fig.show()
fig.write_image("plotly_bsp.png")

Die Interaktion ist insbesondere in Browsern sinnvoll. Fährt man nun mit dem Mauszeiger über die Graphen, erhält man Infos über die Datenwerte angezeigt oder kann in die Grafiken hinein- oder herauszoomen. Klinckt man in die Legende, können einzelne Funktionen ausgeschaltet werden.

Achtung: Plotly nicht für pdf-Version von jupyter-notebook verfügbar -- daher wird hier die interaktive Grafiken in eine Bilddatei umgewandlet und als Alternative hier eingebunden:
