QCad Benutzerhandbuch
|
|
28. Bearbeitung
Die Bearbeitungswerkzeuge erlauben dem Benutzer vorhandene Objekte zu
löschen. Dieses Kapitel bietet einen kurzen Überblick über die
Bearbeitungswerkzeuge von QCad (Abbildung
48).

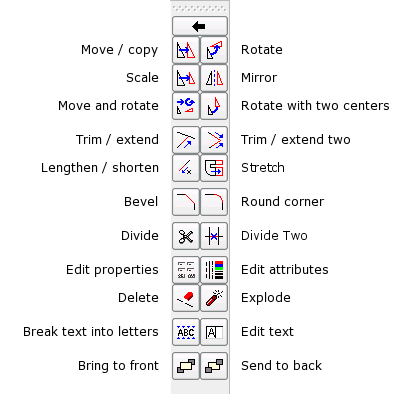

Abbildung
48: Die Bearbeitungs
Werkzeugleiste.
28.1. Verschieben / Kopieren
CAD Werkzeugleiste:
Menü:
Modifizieren - Verschieben / Kopieren
Tastaturkürzel:
mv
Kommando:
move, copy
Beschreibung:
Verschiebt oder kopiert Objekte. Mit diesem Werkzeug können Sie eine oder
mehrere Kopien von existierenden Objekten erstellen.
Vorgehen:
- Nach dem Starten des Werkzeugs zeigt die CAD Werkzeugleiste die
Selektions Werkzeuge an. Benutzen Sie diese, um alle Objekte auszuwählen,
die Sie verschieben oder kopieren möchten.
-
Klicken Sie auf die Schaltfläche mit dem Pfeil nach rechts in der
CAD Werkzeugleiste.
-
Bestimmen Sie den Bezugspunkt mit der Maus oder indem Sie eine
Koordinate in die Kommandozeile eingeben.
-
Bestimmen Sie den Zielpunkt der Verschiebung. Um die Auswahl um 50
nach rechts zu verschieben können Sie die relative Koordinate des
Zielpunktes eingeben:
@50,0
.
-
Der Dialog mit den Optionen zum Verschieben von Objekten wird angezeigt
(Abbildung 49).
Um die selektierten Objekte zu verschieben aktivieren Sie
"Original löschen", um sie zu kopieren "Original beibehalten". Ausserdem
können Sie mehrere Kopien auf einmal erstellen indem Sie "Mehrere Kopien"
wählen und die Anzahl Kopien im Textfeld darunter eingeben. Bitte
beachten Sie, dass '9' neun Kopien erstellt und das Original beibehält.
Nach dem Kopiervorgang sind also insgesamt 10 Stück der Selektion
vorhanden. Alle kopierten Objekte haben die gleichen Attribute und den
gleichen Layer wie die Original Objekte. Um dieses Verhalten zu ändern
und alle neu erstellten Objekte mit den aktuellen Attributen oder auf dem
aktuellen Layer zu erstellen, aktivieren Sie "Aktuelle Attribute
verwenden" respektive "Aktuellen Layer verwenden".
-
Klicken Sie OK um den Verschiebe- oder Kopiervorgang zu starten. Die
selektierten Objekte werden nach dem Vorgang deselektiert.

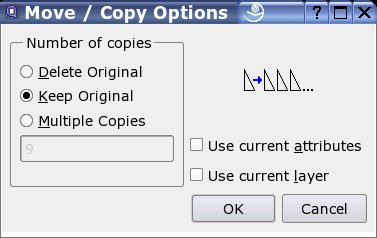

Abbildung
49: Dialog mit Optionen zum
Verschieben von Objekten.
28.2. Rotieren
CAD Werkzeugleiste:
Menü:
Modifizieren - Rotieren
Tastaturkürzel:
ro
Kommando:
rotate
Beschreibung:
Rotiert Objekte um ein gegebenes Zentrum. Dieses Werkzeug kann ein oder
mehrere gedrehte Kopien erstellen.
Vorgehen:
- Nach dem Starten des Werkzeugs zeigt die CAD Werkzeugleiste die
Selektions Werkzeuge an. Benutzen Sie diese, um alle Objekte auszuwählen,
die Sie rotieren möchten.
- Klicken Sie auf die Schaltfläche mit dem Pfeil nach rechts in der
CAD Werkzeugleiste.
- Bestimmen Sie den Drehpunkt mit der Maus oder indem Sie eine
Koordinate in die Kommandozeile eingeben.
-
Der Dialog mit den Optionen zum Rotieren von Objekten wird angezeigt
(Abbildung 50).
Um die selektierten Objekte zu drehen ohne die Original
Objekte beizubehalten, aktivieren Sie "Original löschen", um sie zu
kopieren "Original beibehalten". Ausserdem können Sie mehrere rotierte
Kopien auf einmal erstellen indem Sie "Mehrere Kopien" wählen und die
Anzahl Kopien im Textfeld darunter eingeben. Bitte beachten Sie, dass
'9' neun Kopien erstellt und das Original beibehält. Nach dem
Kopiervorgang sind also insgesamt 10 Stück der Selektion vorhanden.
Alle kopierten Objekte haben die gleichen Attribute und den gleichen
Layer wie die Original Objekte. Um dieses Verhalten zu ändern und alle
neu erstellten Objekte mit den aktuellen Attributen oder auf dem
aktuellen Layer zu erstellen, aktivieren Sie "Aktuelle Attribute
verwenden" respektive "Aktuellen Layer verwenden".
-
Klicken Sie OK um den Rotiervorgang zu starten. Die selektierten
Objekte werden nach dem Vorgang deselektiert.

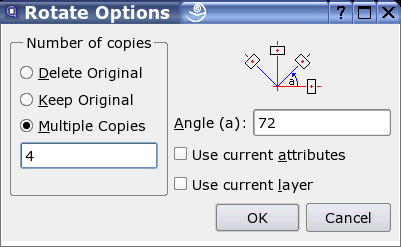

Abbildung
50: Dialog mit Optionen zum
Rotieren von Objekten.
28.3. Skalieren
CAD Werkzeugleiste:
Menü:
Modifizieren - Skalieren
Scale:
sz
Kommando:
scale
Beschreibung:
Skaliert (verkleinert oder vergrössert) Objekte um einen bestimmten Faktor.
Dieses Werkzeug kann eine oder mehrere skalierte Kopien von bestehenden
Objekten erstellen.
Vorgehen:
- Nach dem Starten des Werkzeugs zeigt die CAD Werkzeugleiste die
Selektions Werkzeuge an. Benutzen Sie diese, um alle Objekte auszuwählen,
die Sie skalieren möchten.
- Klicken Sie auf die Schaltfläche mit dem Pfeil nach rechts in der
CAD Werkzeugleiste.
- Bestimmen Sie den Bezugspunkt der Skalierung mit der Maus oder
indem Sie eine Koordinate in die Kommandozeile eingeben.
- Der Dialog mit den Optionen zum Skalieren von Objekten wird angezeigt
(Abbildung
51).
Um die selektierten Objekte zu skalieren ohne die Original Objekte
beizubehalten, aktivieren Sie "Original löschen", um sie zu kopieren
"Original beibehalten". Ausserdem können Sie mehrere skalierte Kopien auf
einmal erstellen indem Sie "Mehrere Kopien" wählen und die Anzahl Kopien
im Textfeld darunter eingeben. Bitte beachten Sie, dass '9' neun Kopien
erstellt und das Original beibehält. Nach dem Kopiervorgang sind also
insgesamt 10 Stück der Selektion vorhanden. Alle kopierten Objekte haben
die gleichen Attribute und den gleichen Layer wie die Original Objekte.
Um dieses Verhalten zu ändern und alle neu erstellten Objekte mit den
aktuellen Attributen oder auf dem aktuellen Layer zu erstellen,
aktivieren Sie "Aktuelle Attribute verwenden" respektive "Aktuellen Layer
verwenden".
- Klicken Sie OK um den Skaliervorgang zu starten. Die selektierten
Objekte werden nach dem Vorgang deselektiert.

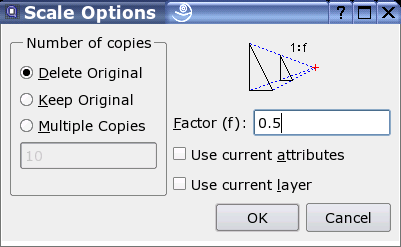

Abbildung
51: Dialog mit Optionen zum
Skalieren von Objekten.
28.4. Spiegeln
CAD Werkzeugleiste:
Menü:
Modifizieren - Spiegeln
Tastaturkürzel:
mi
Kommando:
mirror
Beschreibung:
Spiegelt Objekte an einer Spiegelachse. Dieses Werkzeug kann Objekte auf
die andere Seite einer Spiegelachse verschieben oder kopieren.
Vorgehen:
- Nach dem Starten des Werkzeugs zeigt die CAD Werkzeugleiste die
Selektions Werkzeuge an. Benutzen Sie diese, um alle Objekte auszuwählen,
die Sie spiegeln möchten.
- Klicken Sie auf die Schaltfläche mit dem Pfeil nach rechts in der
CAD Werkzeugleiste.
- Bestimmen Sie einen Punkt auf der Spiegelachse mit der Maus oder
indem Sie eine Koordinate in die Kommandozeile eingeben.
- Bestimmen Sie einen zweiten Punkt auf der Spiegelachse.
-
Der Dialog mit den Optionen zum Spiegeln von Objekten wird angezeigt
(Abbildung 52).
Um die selektierten Objekte zu spiegeln ohne die
Original Objekte beizubehalten, aktivieren Sie "Original löschen", um
sie zu kopieren "Original beibehalten". Die kopierten Objekte haben die
gleichen Attribute und den gleichen Layer wie die Original Objekte. Um
dieses Verhalten zu ändern und alle neu erstellten Objekte mit den
aktuellen Attributen oder auf dem aktuellen Layer zu erstellen,
aktivieren Sie "Aktuelle Attribute verwenden" respektive "Aktuellen
Layer verwenden".
-
Klicken Sie OK um den Spieglungsvorgang zu starten. Die selektierten
Objekte werden nach dem Vorgang deselektiert.

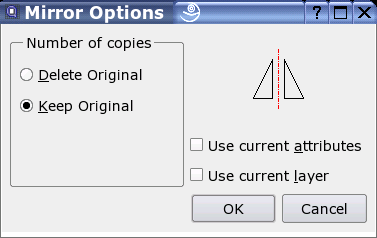

Abbildung
52: Dialog mit Optionen zum
Spiegeln von Objekten.
28.5. Verschieben und Rotieren
CAD Werkzeugleiste:
Menü:
Modifizieren - Verschieben und Rotieren
Kommando:
moverotate
Beschreibung:
Verschiebt oder kopiert Objekte und rotiert sie gleichzeitig. Mit diesem
Werkzeug können Sie eine oder mehrere Kopien von existierenden Objekten
erstellen.
Vorgehen:
- Nach dem Starten des Werkzeugs zeigt die CAD Werkzeugleiste die
Selektions Werkzeuge an. Benutzen Sie diese, um alle Objekte auszuwählen,
die Sie verschieben oder kopieren und gleichzeitig rotieren möchten.
- Klicken Sie auf die Schaltfläche mit dem Pfeil nach rechts in der
CAD Werkzeugleiste.
- Geben Sie den Rotationswinkel in der Optionen Werkzeugleiste ein
oder benutzen Sie das Kommando
angle
,
ang
oder
a
in der Kommandozeile.
- Bestimmen Sie den Bezugspunkt mit der Maus oder indem Sie eine
Koordinate in die Kommandozeile eingeben.
- Bestimmen Sie den Zielpunkt der Verschiebung. Um die Auswahl um 50
nach rechts zu verschieben können Sie die relative Koordinate des
Zielpunktes eingeben:
@50,0
. In Abbildung
54 sind der Bezugspunkt und
der Zielpunkt angeschrieben. Der Rotationswinkel im Beispiel ist 15 Grad
und die Anzahl Kopien vier. Der Rotationswinkel der letzten Objektgruppe
ist somit 60 Grad.
- Der Dialog mit den Optionen zum Verschieben und Rotieren von
Objekten wird angezeigt (Abbildung 54). Um die selektierten Objekte zu
verschieben aktivieren Sie "Original löschen", um sie zu kopieren
"Original beibehalten". Ausserdem können Sie mehrere Kopien auf einmal
erstellen indem Sie "Mehrere Kopien" wählen und die Anzahl Kopien im
Textfeld darunter eingeben. Bitte beachten Sie, dass '9' neun Kopien
erstellt und das Original beibehält. Nach dem Kopiervorgang sind also
insgesamt 10 Stück der Selektion vorhanden. Alle kopierten Objekte haben
die gleichen Attribute und den gleichen Layer wie die Original Objekte.
Um dieses Verhalten zu ändern und alle neu erstellten Objekte mit den
aktuellen Attributen oder auf dem aktuellen Layer zu erstellen,
aktivieren Sie "Aktuelle Attribute verwenden" respektive "Aktuellen Layer
verwenden".
- Klicken Sie OK um den Vorgang zu starten. Die selektierten Objekte
werden nach dem Vorgang deselektiert.
Abbildung
53:
Bezugspunkt (4.) und Zielpunkt (5.) beim Verschieben und Rotieren.

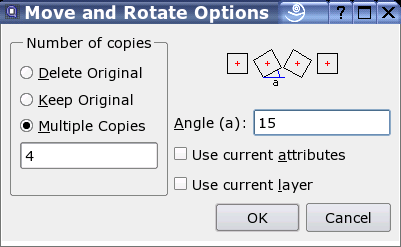

Abbildung
54: Dialog mit Optionen zum
Verschieben und Rotieren von Objekten.
28.6. Rotieren und Gegenrotieren (Rotieren 2)
CAD Werkzeugleiste:
Menü:
Modifizieren - Rotieren Zwei
Kommando:
rotate2
Beschreibung:
Rotiert Objekte um zwei verschiedene Zentren. Mit diesem Werkzeug können
Sie eine oder mehrere Kopien von existierenden Objekten erstellen.
Typischerweise wird dieses Werkzeug verwendet um Objekte um ein Zentrum zu
rotieren ohne dabei die Objekte selbst zu rotieren.
Vorgehen:
-
Nach dem Starten des Werkzeugs zeigt die CAD Werkzeugleiste die
Selektions Werkzeuge an. Benutzen Sie diese, um alle Objekte auszuwählen,
die Sie rotieren möchten.
-
Klicken Sie auf die Schaltfläche mit dem Pfeil nach rechts in der
CAD Werkzeugleiste.
-
Bestimmen Sie das Zentrum der Hauptrotation mit der Maus oder indem
Sie eine Koordinate in die Kommandozeile eingeben.
-
Bestimmen Sie das Zentrum der sekundären Rotation. Dieses Zentrum
wir mit den selektierten Objekten um das Zentrum der Hauptrotation
rotiert (Abbildung
55).
-

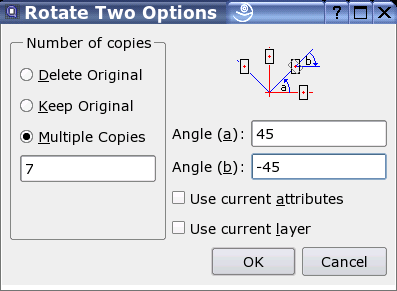

Der Dialog mit den Optionen zum Rotieren von Objekten um zwei Zentren
wird angezeigt (Abbildung
56).
Um die selektierten Objekte zu verschieben aktivieren Sie "Original
löschen", um sie zu kopieren "Original beibehalten". Ausserdem können Sie
mehrere Kopien auf einmal erstellen indem Sie "Mehrere Kopien" wählen und
die Anzahl Kopien im Textfeld darunter eingeben. Bitte beachten Sie, dass
'9' neun Kopien erstellt und das Original beibehält. Nach dem
Kopiervorgang sind also insgesamt 10 Stück der Selektion vorhanden. Alle
kopierten Objekte haben die gleichen Attribute und den gleichen Layer wie
die Original Objekte. Um dieses Verhalten zu ändern und alle neu
erstellten Objekte mit den aktuellen Attributen oder auf dem aktuellen
Layer zu erstellen, aktivieren Sie "Aktuelle Attribute verwenden"
respektive "Aktuellen Layer verwenden".
-
Klicken Sie OK um den Vorgang zu starten. Die selektierten Objekte
werden nach dem Vorgang deselektiert.
Abbildung
55: Rotation um zwei Zentren -
ein absolutes Zentrum (3.) und ein relatives Zentrum (4.).
Abbildung
56: Dialog mit Optionen zum
Rotieren von Objekten um zwei Zentren.
28.7. Trimmen / Verlängern
CAD Werkzeugleiste:
Menü:
Modifizieren - Trimmen
Tastaturkürzel:
xt
Kommando:
trim, extend
Beschreibung:
Verkürzt oder verlängert eine Linie oder einen Kreisbogen bis zu einem
anderen Objekt (Abbildung
57).
Abbildung
57: Mit dem Trimmen Werkzeug kann
zum Beispiel die Linie links einfach bis zum Kreisbogen verkürzt werden.
Vorgehen:
-
Wählen Sie das limitierende Objekt zu dem ein oder mehrere Objekte
getrimmt werden sollen.
-
Wählen Sie die Objekte, die Sie zum limitierenden Objekt trimmen wollen.
Oft gibt es zwei Möglichkeiten wie ein Objekt getrimmt werden kann. In
Abbildung
57
wollen Sie in einer anderen Situation vielleicht nicht den oberen Teil
sondern den unteren Teil der Linie bis zum Kreisbogen verkürzen. In
diesem Fall müssen Sie beim Anklicken der Linie den Mauszeiger am oberen
Teil der Linie positionieren. Immer der Teil eines Objektes, der
angeklickt wird bleibt bestehen.
-
Klicken Sie die rechte Maustaste oder drücken Sie zweimal Escape um
das Werkzeug zu beenden.
28.8. Trimmen von zwei Objekten
CAD Werkzeugleiste:
Menü:
Modifizieren - Trimmen Zwei
Tastaturkürzel:
tm
Kommando:
trim2
Beschreibung:
Verkürzt oder verlängert zwei Linien oder Kreisbogen auf einmal so dass sie
sich an ihrem Schnittpunkt treffen (Abbildung
58).
Abbildung
58:
Mit dem zweiten Trim Werkzeug können zwei Objekte einfach so getrimmt
werden, dass sie eine Ecke formen.
Vorgehen:
- Wählen Sie das erste Objekt, das zu einer Ecke getrimmt werden
soll.
- Wählen Sie das zweite Objekt, das zu einer Ecke getrimmt werden
soll.
- Klicken Sie die rechte Maustaste oder drücken Sie zweimal Escape um
das Werkzeug zu beenden.
28.9. Verlängern
CAD Werkzeugleiste:
Menü:
Modifizieren - Verlängern
Kommando:
lengthen, trimamount
Optionen Werkzeugleiste:
Beschreibung:
Das Verlängern Werkzeug kann sowohl zum Verlängern als auch zum Verkürzen
von Linien und Kreisbogen um eine gegebene Distanz eingesetzt werden.
Abbildung
59:
Mit Verlängern Werkzeug können Objekte um einen gegebenen Betrag verlängert
oder verkürzt werden.
Vorgehen:
- Geben Sie die Distanz um die Sie ein Objekt verlängern oder
verkürzen wollen in der Optionen Werkzeugleiste ein. Ein positiver Wert
verlängert das Objekt, ein negativer Betrag verkürzt es. '5' zum Beispiel
würde das Objekt um fünf Einheiten der Zeichnung verlängern.
- Wählen Sie das Objekt, das verändert werden soll in der Nähe des
Endes an dem die Veränderung erfolgen soll.
- Klicken Sie die rechte Maustaste oder drücken Sie zweimal Escape um
das Werkzeug zu beenden.
28.10. Strecken
CAD Werkzeugleiste:
Menü:
Modifizieren - Strecken
Tastaturkürzel:
ss
Kommando:
stretch
Beschreibung:
Streckt Konturen. Dies kann auch als Verschiebung aller Endpunkte
in einem Bereich aufgefasst werden.
Abbildung
60:
Das Strecken Werkzeug ist vor allem nützlich wenn komplizierte Konturen
verlängert oder verkürzt werden sollen.
Vorgehen:
- Bestimmen Sie die erste Ecke des zu streckenden Bereichs mit der
Maus.
- Bestimmen Sie die zweite Ecke des zu streckenden Bereichs.
- Bestimmen Sie den Referenzpunkt für die Verschiebung mit der Maus
oder indem Sie eine Koordinate in die Kommandozeile eingeben.
- Bestimmen Sie den Zielpunkt.
28.11. Abschrägen
CAD Werkzeugleiste:
Menü:
Modifizieren - Abschrägen
Tastaturkürzel:
ch
Kommando:
bevel, chamfer
Optionen Werkzeugleiste:
Beschreibung:
Schrägt eine Ecke einer Kontur ab. Optional können die beteiligten Objekte
so getrimmt werden, dass sie zusammen mit der Abschrägung einen
geschlossenen Konturzug bilden.
Abbildung
61:
Abschrägen bei eingeschalteter Trim-Option.
Vorgehen:
- Geben Sie die Geometrie der Abschrägung in der Optionen
Werkzeugleiste ein. 'Länge 1' ist der Abstand der Abschrägung vom
Schnittpunkt der beiden Objekte auf dem ersten Objekt. 'Länge 2' ist der
gleiche Abstand für das zweite Objekt.
- Aktivieren Sie 'Trimmen' wenn Sie die beiden Objekte der Ecke
automatisch bis zur Abschrägung trimmen wollen. Wenn diese Option nicht
angewählt wird, bleiben die ursprünglichen Objekte unverändert.
- Wählen Sie das erste Objekt (eine Linie oder Kreisbogen).
- Wählen Sie das zweite Objekt.
28.12. Runden
CAD Werkzeugleiste:
Menü:
Modifizieren - Runden
Tastaturkürzel:
rn
Kommando:
round
Optionen Werkzeugleiste:
Beschreibung:
Rundet die Ecke einer Kontur ab. Optional können die beiden beteiligten
Kanten automatisch zur Rundung getrimmt werden.
Abbildung
62:
Runden mit Trimmen aktiviert.
Vorgehen:
- Geben Sie den Radius der Rundung in der Optionen Werkzeugleiste
ein.
- Aktivieren Sie 'Trimmen' wenn Sie die Kanten automatisch zur
Rundung trimmen wollen. Wenn die Option deaktiviert ist, bleiben die
Kanten unverändert.
- Wählen Sie das erste Kantenelement (Linie oder Kreisbogen).
- Wählen Sie das zweite Kantenelement.
28.13. Teilen
CAD Werkzeugleiste:
Menü:
Modifizieren - Teilen
Tastaturkürzel:
di
Kommando:
divide
Beschreibung:
Teilt ein Objekt auf in zwei separate Objekte.
Vorgehen:
- Wählen Sie das Objekt, das Sie aufteilen wollen.
- Bestimmen Sie den Trennpunkt mit der Maus. Der Trennpunkt ist
normalerweise durch den Schnittpunkt mit einem anderen Objekt bestimmt.
Wählen Sie den Fang Modus für Schnittpunkt in der CAD Werkzeugleiste um
Schnittpunkte automatisch zu fangen.
28.14. Teilen zwei
CAD Werkzeugleiste:
Menü:
Modifizieren - Teilen 2
Tastaturkürzel:
d2
Kommando:
divide2
Beschreibung:
Teilt Objekte indem ein Segment, das von zwei schneidenden
Objekten begrenzt wird, herausgeschnitten wird.
Vorgehen:
-
Wählen Sie das Objekt, das Sie teilen
möchten indem Sie auf das
herauszuschneidende Segment klicken. Das Segment wird entfernt.
28.15. Eigenschaften
CAD Werkzeugleiste:
Menü:
Modifizieren - Eigenschaften
Tastaturkürzel:
pr
Kommando:
properties
Beschreibung:
Ermöglicht das Modifizieren von Attributen und Geometrie von Objekten in
einem Dialog. Je nach Objekttyp wird ein anderer Dialog angezeigt.
Vorgehen:
-
Klicken Sie das Objekt, dessen Attribute oder Geometrie Sie
verändern wollen.
-
Ändern Sie die Attribute oder die Geometrie des Objektes.
-
Klicken Sie OK.
28.16. Attribute
CAD Werkzeugleiste:
Menü:
Modifizieren - Attribute
Tastaturkürzel:
at
Kommando:
attributes
Beschreibung:
Erlaubt das Verändern von Attributen (Farbe, Linie, Layer) einer
ausgewählten Objekt-Gruppe.
Vorgehen:
- Nach dem Starten des Werkzeugs zeigt die CAD Werkzeugleiste die
Selektions Werkzeuge an. Benutzen Sie diese, um alle Objekte auszuwählen,
deren Attribute Sie verändern möchten.
- Klicken Sie auf die Schaltfläche mit dem Pfeil nach rechts in der
CAD Werkzeugleiste.
- Im angezeigten Dialog können nun diejenigen Attribute angepasst
werden, die für alle selektierten Objekte verändert werden sollen. Wenn
Sie zum Beispiel die Farbe auf blau wechseln, werden alle selektierten
Objekte blau und behalten dabei ihren Layer, Linienstil und die
Linienbreite.
28.17. Objekte löschen
CAD Werkzeugleiste:
Menü:
Modifizieren - Löschen
Tastaturkürzel:
er
Kommando:
delete, erase
Beschreibung:
Löscht Objekte.
Vorgehen:
- Nach dem Starten des Werkzeugs zeigt die CAD Werkzeugleiste die
Selektions Werkzeuge an. Benutzen Sie diese, um alle Objekte auszuwählen,
deren Attribute Sie verändern möchten.
- Klicken Sie auf die Schaltfläche mit dem Pfeil nach rechts in der
CAD Werkzeugleiste. Die selektierten Objekte werden gelöscht.
28.18. Gruppierung aufheben
CAD Werkzeugleiste:
Menü:
Modifizieren - Aufbrechen
Tastaturkürzel:
xp, ex
Kommando:
explode
Beschreibung:
Konvertiert Gruppen (Inserts), Polylinien, Texte, Bemassungen und
Schraffuren in einfache Objekte. Bemassungen werden aufgebrochen in Linien,
Pfeile und den Text. Texte werden in Linien und Kreisbögen aufgebrochen.
Um alles in atomare Objekte aufzubrechen, verwenden Sie diese Funktion
zweimal für alle Objekte der Zeichnung.
Vorgehen:
- Nach dem Starten des Werkzeugs zeigt die CAD Werkzeugleiste die
Selektions Werkzeuge an. Benutzen Sie diese, um alle Objekte auszuwählen,
deren Attribute Sie verändern möchten.
- Klicken Sie auf die Schaltfläche mit dem Pfeil nach rechts in der
CAD Werkzeugleiste. Die selektierten Objekte werden aufgebrochen.
28.19. Text in Buchstaben aufbrechen
CAD Werkzeugleiste:
Menü:
Modifizieren - Text in Buchstaben aufbrechen
Kommando:
explodetext
Beschreibung:
Konvertiert Text Objekte in viele einzelne Text Objekte von denen
jedes einen Buchstaben des Original Textes enthält.
Vorgehen:
-
Nachdem das Werkzeug gestartet wurde, werden in der CAD Werkzeugleiste
die Selektions Werkzeuge angezeigt. Benutzen Sie diese um die Text
Objekte, die Sie aufbrechen möchten zu selektieren.
- Klicken Sie auf die Schaltfläche mit dem Pfeil nach rechts in der
CAD Werkzeugleiste.
28.20. Text bearbeiten
CAD Werkzeugleiste:
Menü:
Modifizieren - Text bearbeiten
Tastaturkürzel:
pr
Kommando:
properties
Beschreibung:
Dieses Werkzeug ist äquivalent zum Werkzeug 'Modifizieren - Eigenschaften'
für Text Objekte.
28.21. In den Vordergrund / Hintergrund senden
CAD Werkzeugleiste:
Menü:
Modifizieren - In den Vordergrund
Modifizieren - In den Hintergrund
Kommando:
tofront
toback
Beschreibung:
Dieses Werkzeug ändert die Reihenfolge in der Objekte dargestellt werden.
Benutzen Sie dieses Werkzeug um Objekte, die von Bildern, Füllungen
oder anderen Objekten verdeckt werden in den Vordergrund zu rücken
und damit wieder sichtbar zu machen.
Vorgehen:
-
Nach dem Starten des Werkzeugs zeigt die CAD Werkzeugleiste die
Selektions Werkzeuge an. Benutzen Sie diese, um alle Objekte auszuwählen,
die in den Vordergrund / Hintergrund verschoben werden sollen.
-
Klicken Sie auf die Schaltfläche mit dem Pfeil nach rechts in der
CAD Werkzeugleiste.
