Nach dem Aufstarten präsentiert sich QCad mit dem Hauptfenster der Applikation. Dieses Kapitel gibt einen Ueberblick über die verschiedenen Komponenten des Hauptfensters.
QCad hat eine graphische Benutzeroberfläche, die in vielen Bereichen den allgemein bekannten Standards folgt (z.B. Menüs und Werkzeugleisten). Andere Komponenten sind CAD oder QCad spezifisch. Abbildung 8 erklärt die in diesem Handbuch verwendeten Bezeichnungen für die einzelnen Komponenten.

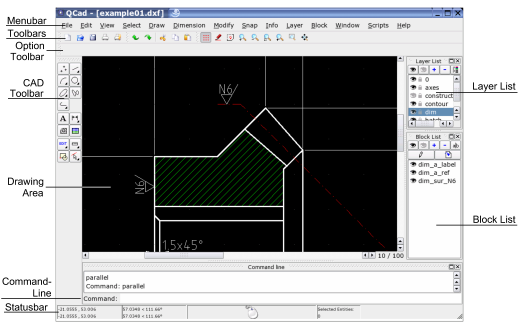

Abbildung
8: Hauptfenster von QCad.
Die meisten Funktionen von QCad können über das Menü erreicht werden. Für CAD spezifische Funktionen kann es bequemer sein, die CAD Werkzeugleiste links im Hauptfenster zu verwenden. Diese Werkzeugleiste zeigt jeweils diejenigen Funktionen an, welche zur Zeit am meisten Sinn machen. Wenn Sie zum Beispiel im Begriff sind, den Startpunkt einer Linie festzulegen, zeigt sie die Fang Funktionen an, welche Ihnen erlauben, den Startpunkt auf einen vorhandenen Endpunkt oder Rasterpunkt zu setzten oder einen anderen Fangmodus zu verwenden.
Auf der rechten Seite des Hauptfensters von QCad können Sie die
Layer- und Blockliste finden. Sie zeigen die Layer und Blöcke der
momentan aktiven Zeichnung an. Sie können die Layer- und Blockliste
ein- und ausschalten mit Hilfe des Menüs
Ansicht - Werkzeugleiste - Layer Liste
und
Ansicht - Werkzeugleiste - Blockliste
.
Die Statuszeile am unteren Rand des Hauptfensters zeigt verschiedene
Informationen über den gegenwärtigen Status von QCad an. Links zeigt
die Koordinaten Anzeige die absolute und relative Position des
Mauszeiger in kartesischen und polaren Koordinaten an. Die Maus
Anzeige zeigt Informationen über die gegenwärtigen Funktionen der
linken und rechten Maus Tasten an. Die Selektions-Anzeige rechts
gibt an wie viele Objekte im Moment selektiert sind.
Sie können die Statuszeile ein- und ausschalten mit Hilfe des Menüs
Ansicht - Werkzeugleisten - Statusbar
.
Über der Statuszeile befindet sich die Kommandozeile von QCad
(nur Professional Version). Sie wird verwendet um Kommandos einzutippen
und um Ihnen Warnungen und Fehler mitzuteilen.
Sie können die Kommandozeile ein- und ausschalten mit Hilfe des Menüs
Ansicht - Werkzeugleiste - Kommandozeile
.
Die Optionen Werkzeugleiste ist in Abbildung
8 leer. Je nach Werkzeug, das gerade
verwendet wird zeigt sie aber nützliche Optionen zum Werkzeug an.
Wenn Sie es bevorzugen, Optionen über die Kommandozeile festzulegen, können
Sie die Optionen Werkzeugleiste ausschalten über das Menü
Ansicht - Werkzeugleisten - Tool Optionen
.
Alles was Sie mit QCad machen beginnt damit, dass Sie ein Kommando ausführen. Es gibt verschiedene Wege das zu tun:
Die meisten Funktionen benötigen weitere Parameter nach dem Start. Es gibt wiederum verschiedene Wege, diese Parameter zu bestimmen:

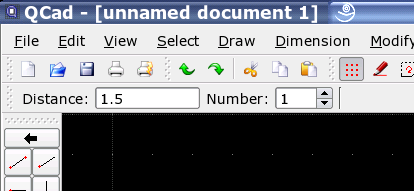

Abbildung
9:
Die Optionen Werkzeugleiste wird für einige Werkzeuge individuell eingeblendet.
QCad funktioniert in zwei Modi: dem Kommando Modus und dem Normalen Modus. Im Kommando Modus akzeptiert QCad Kommandos über die Kommandozeile. Im Normal Modus gehen alle Tastatureingaben an die Benutzerschnittstelle der Applikation und werden zum Beispiel als Tastaturkürzel interpretiert.
Der Kommando Modus wird durch eine blaue Beschriftung in der unteren
linken Ecke und einem blinkenden Cursor in der Kommandozeile angezeigt.
In diesem Modus gehen alle darstellbaren Tastatureingaben an die
Kommandozeile. Benutzen Sie diesen Modus um Koordinaten oder Kommandos
einzugeben. Um zum Beispiel Sequenzen von Linien zu zeichnen, verwenden
Sie das Kommando
line
. Wenn Sie die Tasten
Z
gefolgt von
A
drücken erscheinen die Buchstaben 'za' in
der Kommandozeile ohne dass der Auto Zoom ausgelöst wird wie das im Normalen
Modus der Fall gewesen wäre.
Wenn Sie im Normal Modus sind können Sie in den Kommando-Modus wechseln
indem Sie die Leertaste (Mac OS X: Option-M) drücken oder mit der Maus
in das Eingabefeld der Kommandozeile klicken.
In diesem Modus verhält sich QCad wie jede andere Applikation. Alle
Tastatureingaben werden als Tastaturkürzel interpretiert oder haben keine
Wirkung. Wenn Sie nun
Z
gefolgt von
A
eingeben,
wird das Auto Zoom Kommando ausgeführt. Um vom Kommando Modus in den
Normal Modus zu wechseln, drücken Sie die Escape Taste. Falls noch Text
im Eingabefeld war müssen Sie die Escape Taste zweimal drücken.
