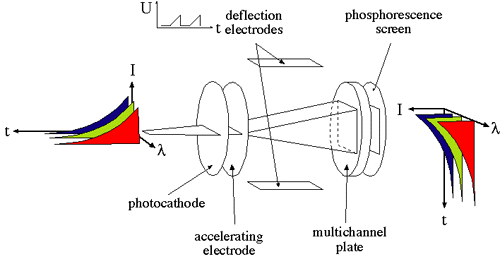

Das Bild links zeigt den Prinzipaufbau eines Streak-Scopes. Das emittierte Licht einer Probe gelangt dabei auf eine Photokathode. Hier werden Elektronen herausgelöst. Diese Elektronen werden beschleunigt und gelangen zwischen zwei Ablenkelektroden. An diesen Elektroden liegt ein sägezahnartiger zeitabhängiger Spannungsverlauf an. Die Ablenkspannung lenkt Elektronen die zu verschiedenen Zeitpunkten ausgelöst wurden unterschiedlich stark ab. Dadurch entsteht auf einem Phosphoreszenzschirm ein spektral und zeitlich aufgelöster Verlauf der Emissionsintensität. |
