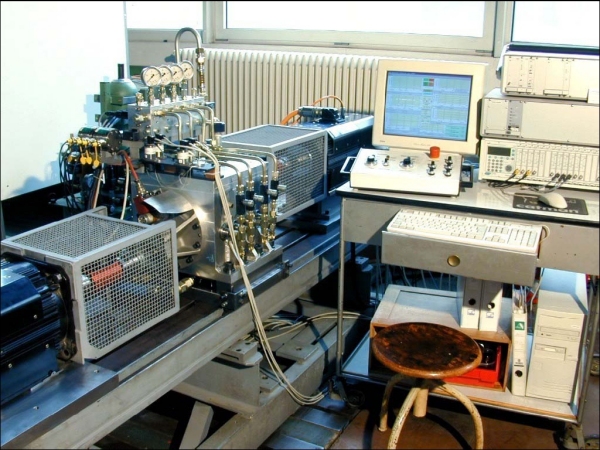

Universalprüfstand für Belastungs- und Dauertests.
Bett aus Grauguß, Aufspannebene L x B: 2000mm x 500mm, Höhe ca 700mm

Zur Zeit fest installierte periphere Ausrüstung:

• Drehzahl-, Drehmoment-Steuerung von zwei E-Maschinen
• Kontrolle von zwei Temperaturen, Steuerung einer Temperatur
• fünf digitale Regler für Drosselventile
• Ein, Aus, Notaus, Kühlwasser, Druckluft, 220V, 380V

Betriebsmodule:

• zweistufige Hydraulikeinheit (je: 50bar; 3,2l/min ... 200bar; 0,8l/min)
• zwei E-Maschinen 22,5kW; regelfähig für Drehzahl, Drehmoment, (Drehwinkel)
• E-Maschinen-Anbindung mit Ausgleichsflansch und Drehmomentmesswelle

Zur Zeit integriertes Prüfobjekt:

Testvariator mit einem Halbtoroidgetriebe in Doppel-Cavity-Bauweise sowie der hydraulischen Versorgung und Ansteuerung für den parallelen oder gegenseitig verspannten Betrieb für eine intern kreisende Leistung von bis zu 100kW. Die axiale Normalspannung in der Hohlwelle wird über DMS-Sensorik und Telemetrie erfasst.

Beispielhaftes Forschungsziel:

• Wirkungsgradmessungen
• Lebensdaueruntersuchungen
• Tests an Toroidgetrieben bezüglich der
• Konstruktionselemente
• Funktionsprinzipen
• Materialien und Betriebsparameter
• Eigenschaften der Traktionsfluide
• Konzeption und Umsetzung der MSR-Ketten
• Dokumentation und Präsentation aller Projektkomponenten
